MALLETTE PÉDAGOGIQUE CND (RESSUAGE) - PT-AC

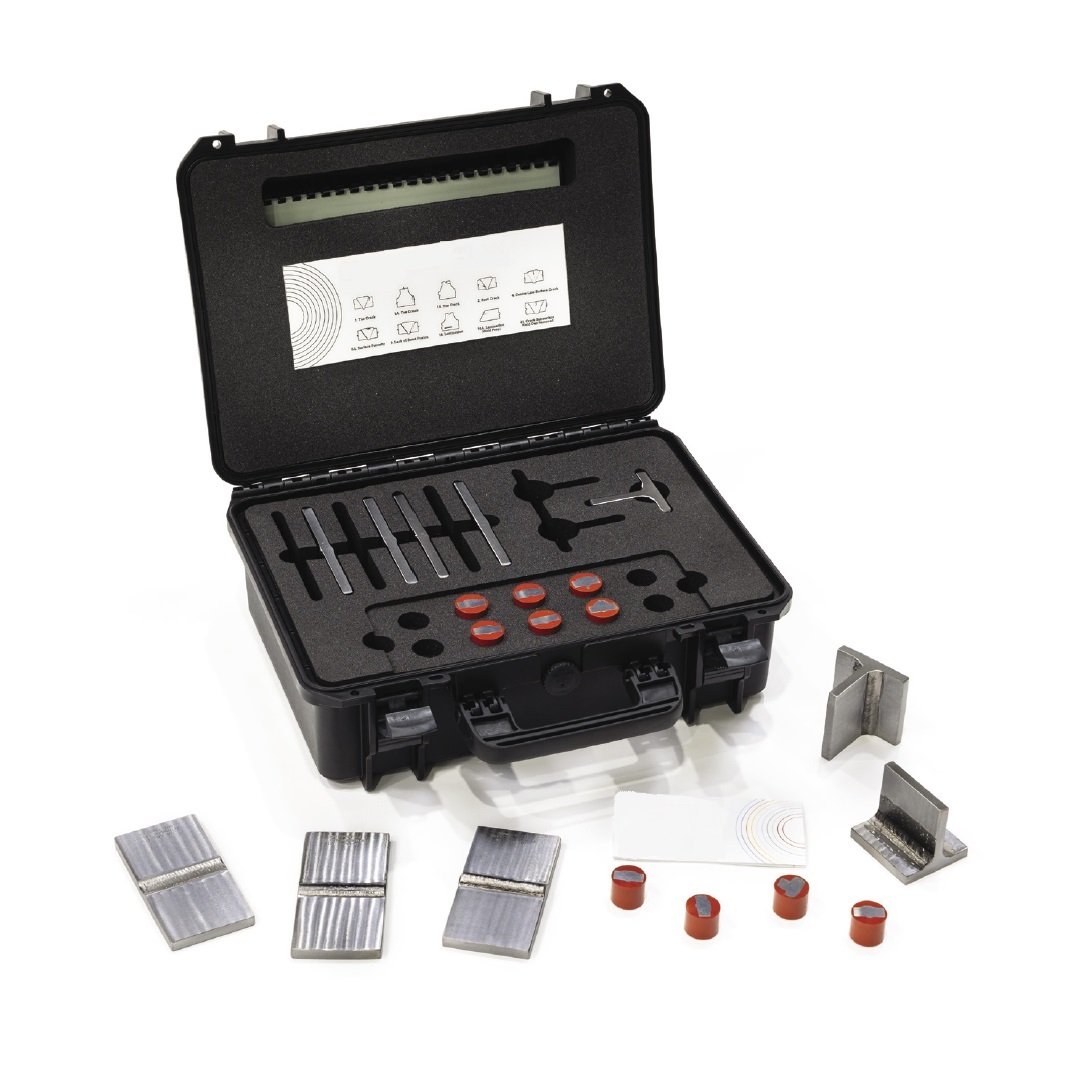

![matériel pédagogique : MALLETTE PÉDAGOGIQUE CND (RESSUAGE)](javascript:fenetreCent("/zoom.php?image=/image_produit/PT-AC.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Mallette pédagogique dédiée au contrôle non destructif (CND) par ressuage
Cette mallette constitue un excellent support pour les travaux pratiques car elle fournit une information précieuse concernant les différents défauts caractéristiques, la manière de les identifier et de les interpréter en fonction des signaux ou des indications fourni par les procédés contrôle CND.
3 éprouvettes en forme de T et les 7 autres éprouvettes en forme de plaquettes comportent une sélection de défauts débouchant en surfaces tels que ceux rencontrés couramment. Elles permettent de comprendre et d'identifier les types de défauts et de les comparer avec les coupes macrographiques et les photo-radiographies fournies. De plus, des techniques fondamentales de détection et d'interprétation des défauts débouchant en surface peuvent être développées.
Matériau : Acier au carbone.
Les valises pédagogiques relatives à la magnétoscopie et au ressuage renferment un choix identique d'échantillons comportant des défauts débouchant en surface.
Cependant, il y a lieu d'affecter, de manière distinctive, une valise pour les essais de ressuage et une autre pour les essais de magnétoscopie.
En effet, les pigments magnétiques des liqueurs magnétiques tendent à obstruer partiellement ou à colmater les défauts débouchant, de sorte que le pénétrant utilisé en ressuage ne pourra pas s'introduire dans les défauts, ce qui rendra non fiable le contrôle par ressuage.
S'il est toujours possible de faire un contrôle fiable par magnétoscopie après un contrôle par ressuage, la réciproque n'est pas vraie : d'où la nécessité d'affecter une valise par procédé d'essai non destructif.
Cette valise pédagogique peut également être utilisée pour les Courants de Foucault (ET) sous réserve que les éprouvettes soient préalablement désaimantées si elles avaient été utilisées précédemment en magnétoscopie.
Spécifications pour appel d'offres
MALLETTE PÉDAGOGIQUE CND (RESSUAGE)
Spécifications techniques requises:
- Un jeu de 10 éprouvettes d'essais (3 éprouvettes en forme de T et les 7 autres éprouvettes en forme de plaquettes) faciles à manipuler, comportant chacune un défaut de différent type, de dimensions et d'emplacement spécifique.
Toutes ces éprouvettes seront revêtues d'une laque transparente pour éviter la corrosion.
- Une coupe macrographique de chaque défaut recouverte d'un film adhésif transparent pour éviter la corrosion.
- Toutes les coupes macrographiques seront en acier au carbone.
- Informations sur l'emplacement des défauts : type, dimensions approximatives et emplacement des défauts
- type de défauts :
Fissure au raccordement
Fissure transversale
Fissure transversale
Fissure en racine
Fissure longitudinale
Piqûre
Manque de fusion à la racine
Dédoublure au raccordement
Dédoublure dans la tôle
Fissure sous-cutanée (passe finale supprimée)
- Exemples de photo-radiographies.
- Critères de contrôle et d'acceptation
- Un certificat de conformité donnant les informations sur les critères de contrôle utilisés (pour pouvoir établir des comparaisons)
- Une loupe
