MALLETTE PÉDAGOGIQUE CND (DÉMONSTRATION) - DM-AC
![matériel pédagogique : MALLETTE PÉDAGOGIQUE CND (DÉMONSTRATION)](javascript:fenetreCent("/zoom.php?image=/image_produit/DM-AC.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

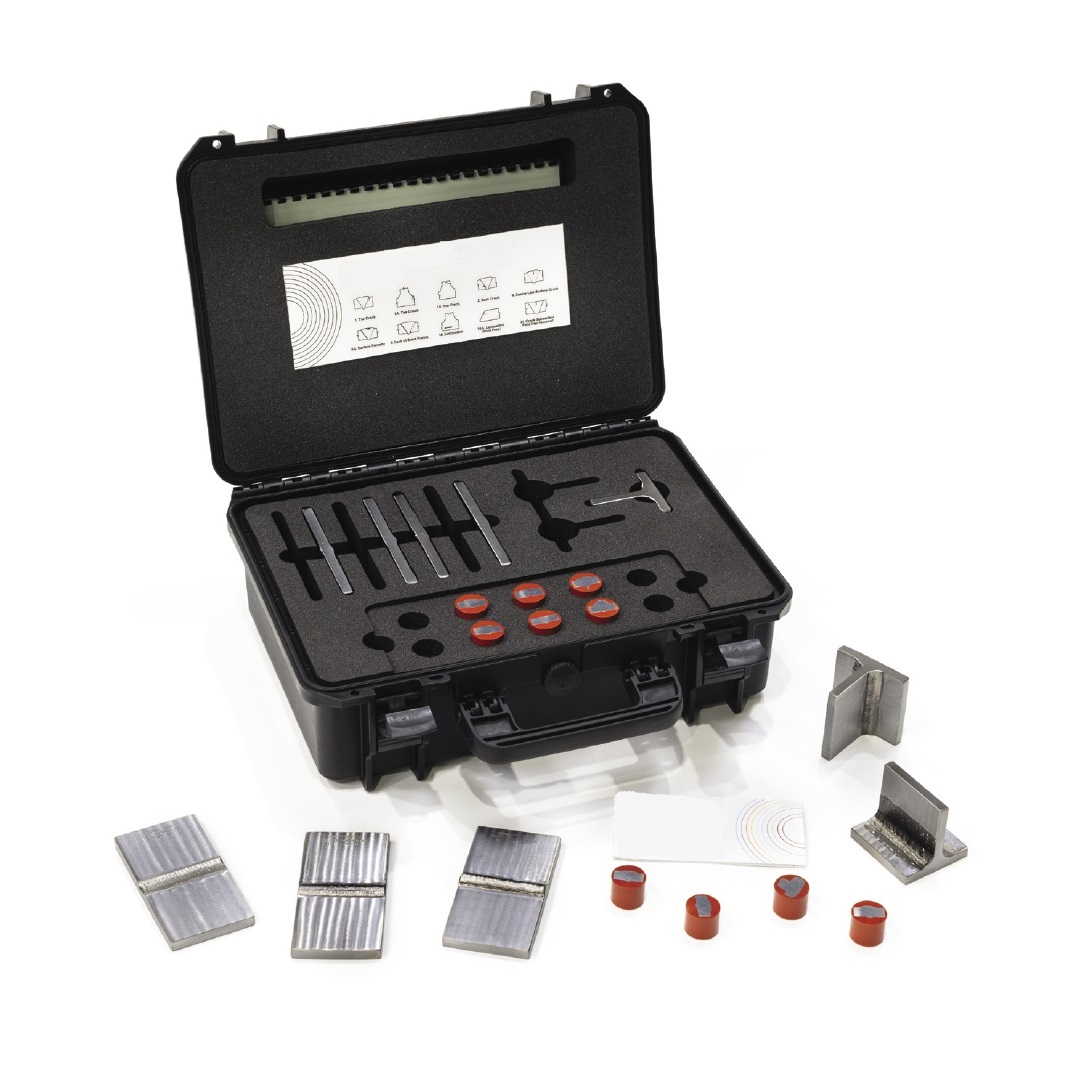

Mallette pédagogique de démonstartion dédiée à différents types de contrôle non destructif (CND).
Cette mallette constitue un excellent support pour les travaux pratiques car elle fournit une information précieuse concernant les différents défauts caractéristiques, la manière de les identifier et de les interpréter en fonction des signaux ou des indications fourni par les procédés contrôle CND.
1 éprouvette en forme de T et les 9 autres éprouvettes en forme de plaquettes constituent une variété de pièces soigneusement choisies de chacune des autres mallettes, de manière à fournir une vue d'ensemble des défauts et de leur détection par la mise en ?uvre des diverses techniques d'essais non destructifs (VT, PT , MT, UT, RT). De plus, les éprouvettes peuvent être utilisées pour démontrer les avantages et les inconvénients respectifs de chacune des techniques d'essais non destructifs.
Matériau : Acier au carbone.
Spécifications pour appel d'offres
MALLETTE PÉDAGOGIQUE CND (DÉMONSTRATION)
Spécifications techniques requises:
- Un jeu de 10 éprouvettes d'essais (1 éprouvette en forme de T et les 9 autres éprouvettes en forme de plaquettes) faciles à manipuler, en acier au carbone, comportant chacune un défaut de différent type, de dimensions et d'emplacement spécifique.
Toutes ces éprouvettes seront revêtues d'une laque transparente pour éviter la corrosion.
- Une coupe macrographique de chaque défaut recouverte d'un film adhésif transparent pour éviter la corrosion.
- Toutes les coupes macrographiques seront en acier au carbone.
- Informations sur l'emplacement des défauts : type, dimensions approximatives et emplacement des défauts
- type de défauts :
Fissure au raccordement
Fissure en racine
Soufflure pleine soudure (nid de soufflures)
Inclusion de laitier
Manque de fusion des bords
Retassure à la racine
Pénétration irrégulière à la racine
Passe finale excessive
Fissure sous-cutanée (passe finale supprimée)
Chanfreins non appairés
- Critères de contrôle et d'acceptation
- Un certificat de conformité donnant les informations sur les critères de contrôle utilisés (pour pouvoir établir des comparaisons)
- Une loupe
