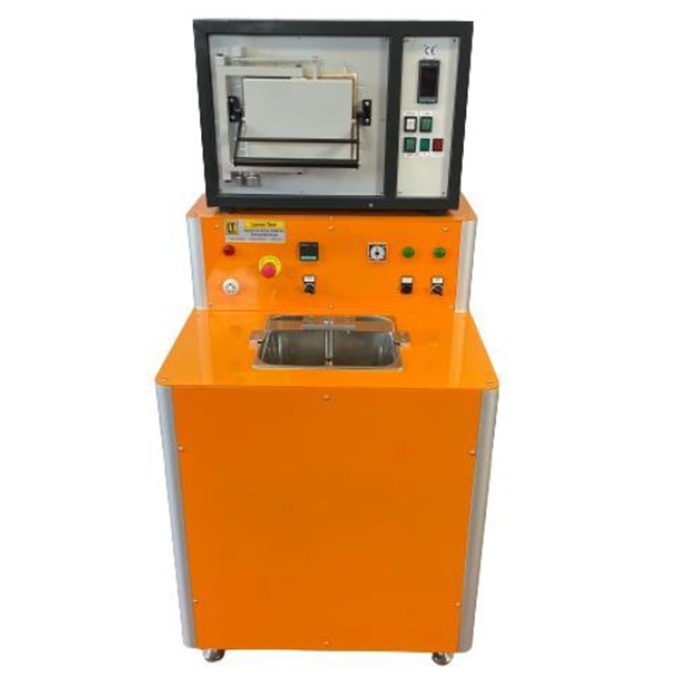

Appareil d'essais de trempabilité Jominy à un plateau - JOM1
![matériel pédagogique : Appareil d'essais de trempabilité Jominy à un plateau](javascript:fenetreCent("/zoom.php?image=/image_produit/JOM1.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil d'essais de trempabilité Jominy permettant de mettre en évidence de façon simple et directe la trempabilité d'un matériau par un essai de trempe en bout.
Une éprouvette en forme de barre d'une longueur de 100 mm et de diamètre de 25 mm, est d'abord chauffée et maintenue pendant un temps donné à la température d'austénitisation. Après l'austénitisation, la barre est rapidement portée dans un dispositif de trempe où elle est
suspendue verticalement au-dessus d'un jet d'eau froide à pression fixe.
Après le refroidissement, on retire l'éprouvette pour la refroidir complètement à l'eau et meuler (sans échauffement) un plat le long d'une génératrice de la surface cylindrique.
Pour évaluer l'effet des différentes vitesses de refroidissement, on détermine la dureté en fonction de la distance mesurée à partir du bout refroidi à l'aide d'un duromètre HRC ou HV30.
La variation de la dureté le long de la surface d'essai est le résultat d'une variation micro structurelle apparaissant au fur et à mesure que le taux de refroidissement diminue selon la distance à partir de l'extrémité trempée.
Ce banc d'essai Jominy existe en 2 versions: à 1 plateau ref JOM1 et à 2 plateaux ref JOM2,
Spécifications pour appel d'offres
BANC D'ESSAIS DE TREMPABILITE JOMINY A UN PLATEAU
Spécifications techniques requises:
Banc d'essais Jominy conforme à la norme internationale ISO 642-2003.
Le banc devra être constitué d'un châssis paint sur lequel repose un four de traitement
Dimensions de la chambre du four de traitement :
Largeur: 160 mm, Hauteur : 120 mm, Longueur: 250 mm
Température maximum : 1100°c
Energie électrique maximum absorbée : 3,2 kW
Alimentation électrique : 380 V
Fond en acier inoxydable spécial super-réfractaire pour protéger les résistances au fond
Thermocouple avec gaine spéciale complétée par un câble compensé
Console de commande pour le réglage de la température du four, la commande de chauffage de l'eau et de la pompe.
Un plateau avec cuve de grande capacité en acier inoxydable pour contenir l'eau.
Pompe à pression constante avec corps en bronze moulé
Système de régulation du débit en acier inoxydable;
Résistance blindée pour le chauffage de l'eau
Indicateur de niveau d'eau
Thermomètre pour indication de la température d'eau
Système de coupure du débit d'eau au niveau de remplissage désiré
Tuyau de débordement du plateau et du réservoir
Contrôle très précis de la température de l'eau de refroidissant afin d'obtenir une bonne reproductibilité des résultats
Consommation d'eau minimale
Contrôle électronique-numérique du chauffage et du refroidissement d'eau
Minuteur électronique pour le temps de maintien de l'échantillon dans le four.
Démarrage et arrêt du système de contrôle de la pompe de refroidissant par la vanne solénoïde
Manuel d'utilisation en anglais
Dimensions: L x p x h : 600 mm x1000 mm x1150 mm
