Accessoires pour essais d'emboutissage - SM1000H
![matériel pédagogique : Accessoires pour essais d'emboutissage](javascript:fenetreCent("/zoom.php?image=/image_produit/SM1000H.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

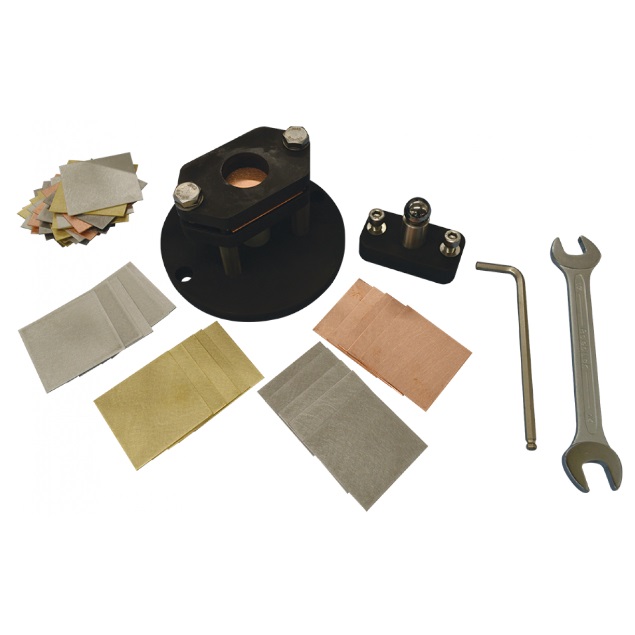

Ensemble d'accessoires pour machine d'essais 100KN SM1000 permettant la réalisation d'essais d'emboutissage sur matériaux metalliques.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude des limites de différents matériaux sous forme de plaque
- Étude du Nombre d'Erichsen, à savoir la profondeur de pénétration lorsque l'échantillon commence son processus de rupture.
- Étude des ruptures isotrope et anisotrope
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
ACCESSOIRES POUR ESSAIS D'EMBOUTISSAGE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des limites de différents matériaux sous forme de plaque
- Étude du Nombre d'Erichsen, à savoir la profondeur de pénétration lorsque l'échantillon commence son processus de rupture.
- Étude des ruptures isotrope et anisotrope
Spécifications techniques requises:
- Pénétrateur sphérique en acier trempé de 20 mm de diamètre
- Echantillon d'emboutissage fixé entre une bride de fixation et un support de matrice
- Un miroir incliné sera placé sous le support de matrice afin de permettre de visualiser facilement la ruprure de l'échantillon
- 10 échantillons en aluminium HE30
- 10 échantillons en cuivre C1011 HH
- 10 échantillons en laiton CZ108 HH
- 10 échantillons en acier doux CR4
