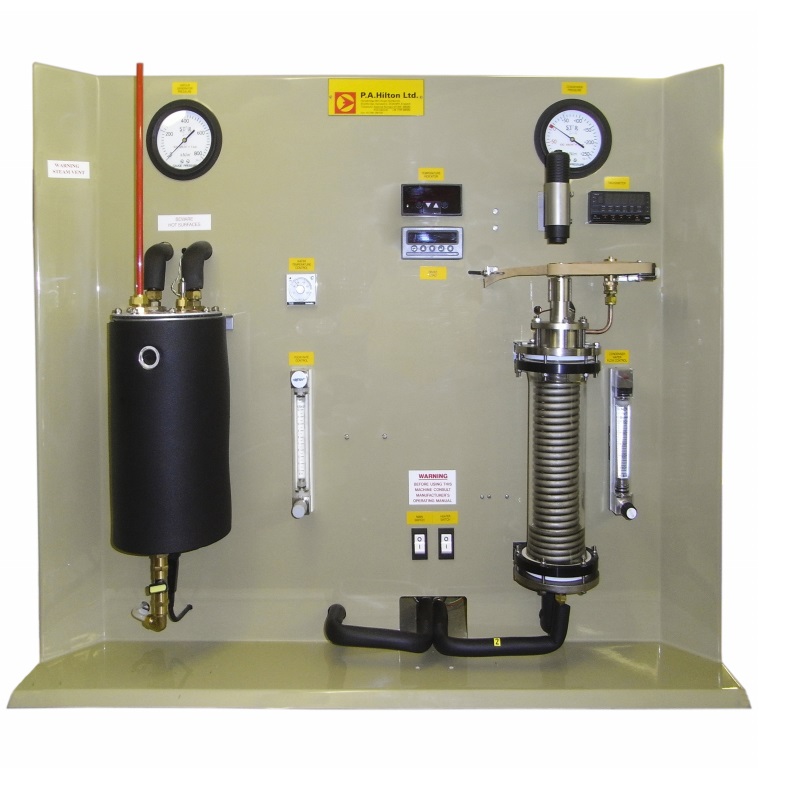

Banc pédagogique d'étude d'une turbine à vapeur avec possibilité de couplage à un panneau solaire - F823

matériel pédagogique : Banc pédagogique d'étude d'une turbine à vapeur avec possibilité de couplage à un panneau solaire
Agrandir image

Description

Banc pédagogique d'étude d'une turbine à vapeur de liquide frigorigène de laboratoire constitué d'un générateur de vapeur compact représentatif des systèmes utilisés dans l'industrie mais à un cout de fabrication et d'entretien très inférieur permettant de démontrer, à l'échelle du laboratoire, la possibilité d'obtenir une puissance mécanique à partir de vapeur et en option à partir du rayonnement solaire.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration claire et facilement observable du cycle classique de Rankine.
- Etablissement de courbes couple/vitesse et puissance/vitesse pour une turbine à action à un seul étage.
- Utilisation de tableaux ou tables de propriétés et application du premier principe de la thermodynamique pour l'établissement de bilans énergétiques.
- Détermination du rendement thermique pour toute une série de pressions à l'entrée et à la sortie de la turbine.
- Comparaison des performances au cycle de Rankine (y compris le rendement isentropique externe des turbines).
- Estimation du total des pertes de frottement dans les turbines.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UNE TURBINE A VAPEUR AVEC POSSIBILITE DE COUPLAGE A UN PANNEAU SOLAIRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration claire et facilement observable du cycle classique de Rankine.
- Etablissement de courbes couple/vitesse et puissance/vitesse pour une turbine à action à un seul étage.
- Utilisation de tableaux ou tables de propriétés et application du premier principe de la thermodynamique pour l'établissement de bilans énergétiques.
- Détermination du rendement thermique pour toute une série de pressions à l'entrée et à la sortie de la turbine.
- Comparaison des performances au cycle de Rankine (y compris le rendement isentropique externe des turbines).
- Estimation du total des pertes de frottement dans les turbines.

Spécifications techniques requises:
- Générateur de vapeur constitué d'un serpentin en cuivre dans lequel circule du liquide frigorigène SES36 sous pression - puissance 1.5 kW
- Serpentin immergé dans une cuve isolée contenant de l'eau chaude produite par un élément chauffant à résistance électrique installé dans la cuve.
- Tuyère convergente-divergente
- Turbine à action à un seul étage. La turbine sera montée sur le condenseur et la vapeur qui en sort passera directement sur le serpentin refroidi par eau. Puissance de sortie d'env 20 W à 15000 tr/min.
- Condenseur à eau avec virole en verre à haute résistance, immergé en partie de manière à obtenir du SES36 sous-refroidi de quelques degrés.
- Pompe d'alimentation volumétrique à débit fixe aspirant le SES36 condensé
- Une faible quantité d'huile de graissage sera mélangée au SES36, et sera envoyée vers les roulements de la turbine.
- Un dynamomètre à frein à bande 0 à 5 N mesurera le couple de résistance à l'arbre de la turbine.
- Un capteur optique indiquera la vitesse de rotation de la turbine qui s'affiche sur un indicateur numérique avec indicateur numérique 0 à 99999 tr/min
- 6 thermocouples pour le banc et 2 supplémentaires en cas d'utilisation du kit optionnel de panneau solaire avec un Indicateur de mesure de température à 15 points
- 2 manomètres 0-800 KN/m2 et -100 à +100 KN/m2
- Débitmètre pour le réfrigérant SES36 1 à 10 g/s avec vanne de réglage
- Débitmètre eau 4 à 50 g/s avec vanne de réglage.
- L'ensemble des composants sera monté sur un panneau en matière plastique renforcé à poser sur une table
- Possibilité de raccorder le banc à un système de chauffage d'eau solaire composé de 2 collecteurs solaires plans pouvant fonctionner en addition ou en remplacement du chuaffage de la résistance électrique de la chaudière,
- Dimensions : env 1060 x 430 x 925 mm
- Un manuel de fonctionnement avec travaux pratiques en Francais
