Banc didactique d'étude d'un turbo réacteur (version de table) - CM14-A
![matériel pédagogique : Banc didactique d'étude d'un turbo réacteur (version de table)](javascript:fenetreCent("/zoom.php?image=/image_produit/CM14-A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

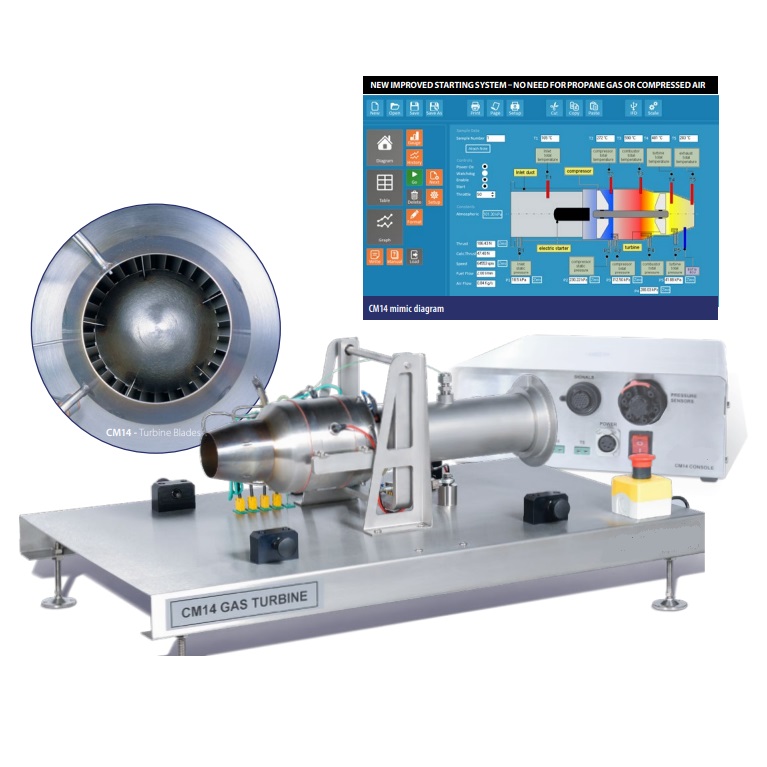

Petit turboréacteur d'avion à turbine axiale monté en balance sur un châssis métallique robuste qui le maintient fermement tout en permettant des mesures précises de la poussée produite par le réacteur.
Un contrôleur électronique préprogrammé surveille constamment le réacteur assurant des conditions de fonctionnement en toute sécurité dans toutes les phases d'essais.
Le moteur est piloté par logiciel à l'aide d'une interface graphique conviviale permettant le pilotage et l'acquisition des mesures en temps réel.
Le réacteur est disponible en version seul ref CM14-A, ou en version monté sur une table à roulettes spécifiquement conçu pour la fixation du réacteur ref CM14-B.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Estimation de la poussée produite par le réacteur, en utilisant l'équation de la quantité de mouvement et comparaison de ce résultat à la poussée mesurée.
- Estimation du cycle thermodynamique réel issu de l'écoulement à travers le réacteur et représentation sous la forme d'un diagramme Température/Entropie spécifique.
- Calcul des rendements à chaque étage du réacteur et du rapport de travail du compresseur par rapport au travail de la turbine.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ESSAI DE TURBOREACTEUR
Le banc devra permettre les exploitations pédagogiques suivantes:
- Estimation de la poussée produite par le réacteur, en utilisant l'équation de la quantité de mouvement et comparaison de ce résultat à la poussée mesurée.
- Estimation du cycle thermodynamique réel issu de l'écoulement à travers le réacteur et représentation sous la forme d'un diagramme Température/Entropie spécifique.
- Calcul des rendements à chaque étage du réacteur et du rapport de travail du compresseur par rapport au travail de la turbine.
Spécifications techniques requises:
- Petit réacteur d'avion monté en balance sur châssis métallique à fixer sur une table
- Conduit d'entrée d'air en acier inoxydable
- Compresseur radial mono étagé
- Chambre de combustion annulaire
- Turbine axiale ; Vitesse typique 105 000 Tr/min
- Poussée du réacteur : Poussée max 200 N
- Débit massique d'air : Max 450 g/s
- Boitier d'interface pour le raccordement à un ordinateur via port Usb
- Un contrôleur électronique préprogrammé surveillera en permanence le réacteur, assurant ainsi des conditions de fonctionnement en sécurité pendant toutes les phases de l'essai.
- Le réacteur sera piloté par un logiciel à interface graphique conviviale permettant de réaliser un contrôle et des mesures en temps réel.
- La vitesse du réacteur sera contrôlée par le logiciel par le biais d'une pompe de combustible à engrenages permettant ainsi une réponse très rapide.
- Le réacteur sera piloté par un logiciel qui gèrera des séquences de démarrage et d'arrêt préprogrammées afin d'assurer la lubrification de la turbine et la sécurité des utilisateurs.
- Paramètres mesurés :
Tuyère
- Température totale à la sortie
- Débit de carburant
- Débit d'air
- Vitesse de l'arbre
- Poussée
Compresseur
- Pression totale à la sortie
- Pression à la sortie
- Température totale à la sortie
Conduit d'entrée
- Température à l'entrée
- Pression à l'entrée
Turbine
- Température totale d'entrée
- Pression totale à l'entrée
- Température totale de sortie
- Pression totale à la sortie
- Système d'allumage par bougie de préchauffage
- Carter de protection en polycarbonate transparent
- Combustible : Kérosène, Jet A1, Pétrole lampant
- Bouton d'arrêt d'urgence
- Dimensions : env 360 x 510 x 880 mm
- Manuel d'utilisation et de travaux pratiques
