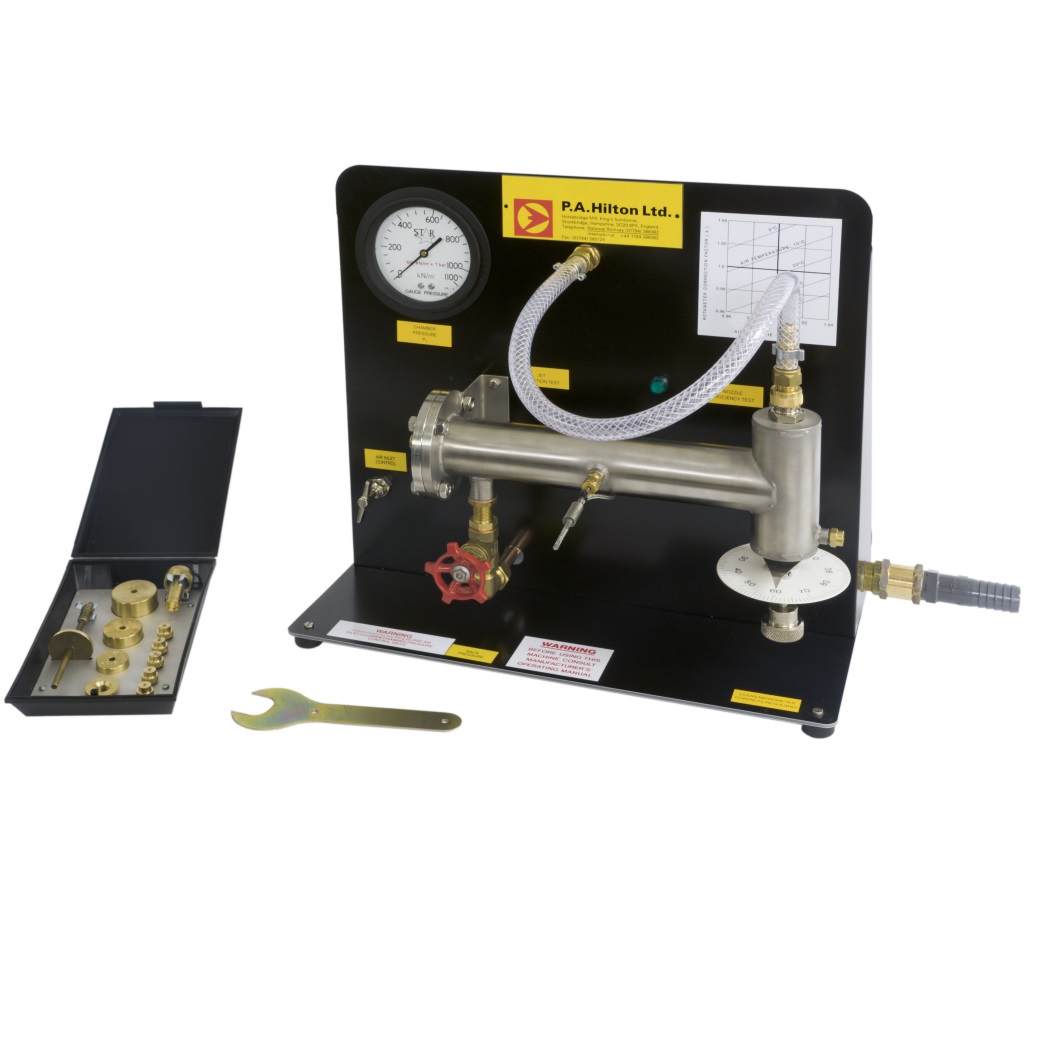

Appareil pédagogique d'étude des caractéristiques des tuyères - F300A
![matériel pédagogique : Appareil pédagogique d'étude des caractéristiques des tuyères](javascript:fenetreCent("/zoom.php?image=/image_produit/F300A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil pédagogique d'étude des caractéristiques des tuyères (ancienne ref F790) comprenant différentes tuyères convergentes et convergentes-divergentes conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval.
Les pressions d'air en entrée et sortie, les températures et les débits d'air sont mesurées au moyen de l'instrumentation équipant le banc didactique de base F300 et du Appareil pédagogique F300A.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle de l'engorgement d'une tuyère
- Détermination de l'effet de la pression d'entrée et de la contre pression sur le débit massique traversant les tuyères.
- Comparaison du taux du débit massique avec les valeurs théoriques.
- Mesure de la vitesse d'un jet provenant d'une tuyère pour différentes valeurs de la pression amont et de la contre pression
- Calcul des rendements des tuyères.
- Détermination de la réaction du jet et de la poussée spécifique pour différentes valeurs de la pression amont et de la contre pression
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES ECOULEMENTS DANS DES TUYERES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle de l'engorgement d'une tuyère
- Détermination de l'effet de la pression d'entrée et de la contre pression sur le débit massique traversant les tuyères.
- Comparaison du taux du débit massique avec les valeurs théoriques.
- Mesure de la vitesse d'un jet provenant d'une tuyère pour différentes valeurs de la pression amont et de la contre pression
- Calcul des rendements des tuyères.
- Détermination de la réaction du jet et de la poussée spécifique pour différentes valeurs de la pression amont et de la contre pression
Spécifications techniques requises:
- Ensemble de 5 différentes tuyères convergentes et convergentes-divergentes pouvant être montées sur deux emplacements à l'intérieur d'une chambre pressurisée:
- 1 Tuyère convergente de rapport 1,0
- 4 Tuyères convergente-divergente de rapports 1,2 - 1,4 - 1,6 - 2,0
- Les tuyères convergentes-divergentes seront conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval.
- Chambre pressurisée en acier inoxydable
- Un manomètre de contre pression
- Une vanne de réglage de débit et une vanne de contre pression permettront de régler le débit d'air, les pressions d'entrée et de refoulement
- Indicateur de contact
- Micromètre à cadran et aiguille
- Mesure des pressions d'air en entrée et de sortie, les températures de l'air en entrée et dans la chambre et les débits d'air à l'aide du module de base qui devra être fourni
- Fourni avec manuel d'utilisation et d'expérimentation en français
