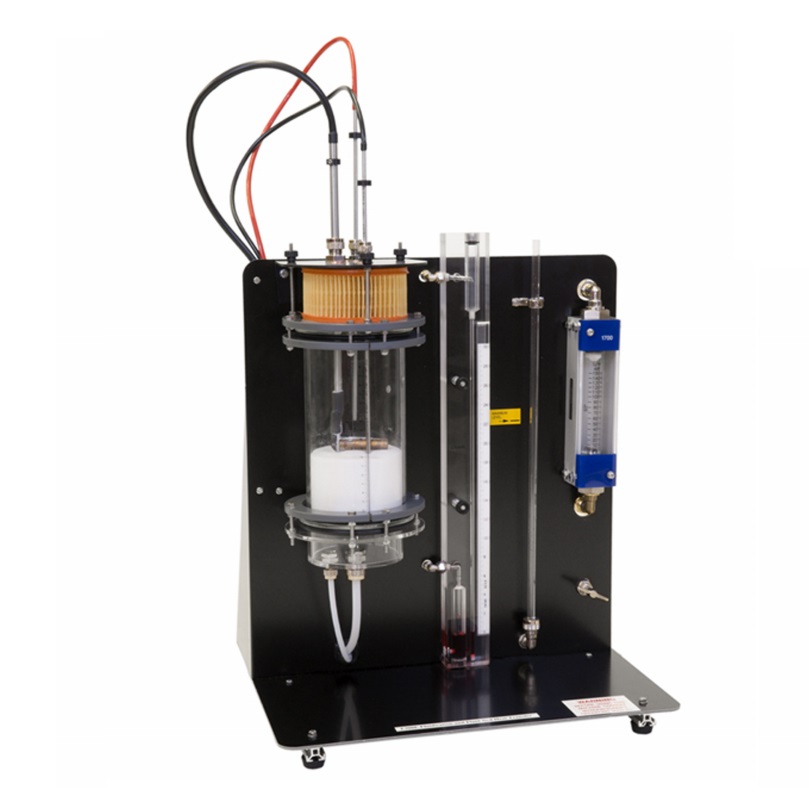

Appareil pédagogique d'étude d'un lit fluidisé composé d'une chambre cylindrique en verre avec à la base une plaque de distribution d'air permettant à un lit (particules granuleuses fournies avec le Appareil) d'être fluidisé par contrôle et mesure du débit d'air. Un système de chauffage cylindrique de puissance réglable et mesurée et possédant un thermocouple de surface peut être introduit dans le cylindre à tout niveau que ce soit dans ou à l'extérieur du lit et ceci afin de déterminer le taux transfert de chaleur local. Une prise de pression avec système de déplacement, associé à un thermocouple permettent de mesurer la pression et la température à tout niveau du lit. Les pressions, les températures, le débit d'air, sont mesurées au moyen de l'instrumentation du banc pédagogique de base F300 et du Appareil F300E.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observation du comportement d'un lit fluidisé pour une large gamme de matériaux granuleux, du début de la fluidisation à l'entrainement des particules.
- Mesure du débit d'air et de la perte de charge pour une variété de matériaux granulaires comme les lits fluidisés ou à garnissage
- Etude de l'influence de la conception du distributeur sur le comportement du lit.
- Etude de l'influence de la:
- Vitesse superficielle
- Profondeur d'immersion
- Dimension des particules
sur le coefficient de transfert de chaleur pour une surface cylindrique chaude dans un lit fluidisé.
- Démonstration de la séparation des particules en fonction de leur diamètre et de leur densité.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
APPAREIL D'ETUDE DE LA FLUIDISATION ET DU TRANSFERT DE CHALEUR DANS UN LIT FLUIDISE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Observation du comportement d'un lit fluidisé pour une large gamme de matériaux granuleux, du début de la fluidisation à l'entrainement des particules.
- Mesure du débit d'air et de la perte de charge pour une variété de matériaux granulaires comme les lits fluidisés ou à garnissage
- Etude de l'influence de la conception du distributeur sur le comportement du lit.
- Etude de l'influence de la:
- Vitesse superficielle
- Profondeur d'immersion
- Dimension des particules
sur le coefficient de transfert de chaleur pour une surface cylindrique chaude dans un lit fluidisé.
- Démonstration de la séparation des particules en fonction de leur diamètre et de leur densité.
Spécifications techniques requises:
- Chambre cylindrique en verre de diam 105 mm et 220 mm de long avec à la base une plaque de distribution d'air permettant à un lit d'environ 70 mm (particules granuleuses à fournir avec le module) d'être fluidisé par contrôle et mesure du débit d'air.
- Un système de chauffage cylindrique (12,7 mm * 57,1 mm de long, 24 cm2) de puissance réglable et mesurée et possédant un thermocouple de surface qui sera introduit dans le cylindre à tout niveau que ce soit dans ou à l'extérieur du lit et ceci afin de déterminer le taux transfert de chaleur local.
- Une prise de pression avec système de déplacement, associé à un thermocouple permettra de mesurer la pression et la température à tout niveau du lit.
- Les pressions, les températures, le débit d'air, seront mesurées au moyen d'un module d'instrumentation à fournir.
- Fourni avec manuel d'utilisation et d'expérimentation en français
