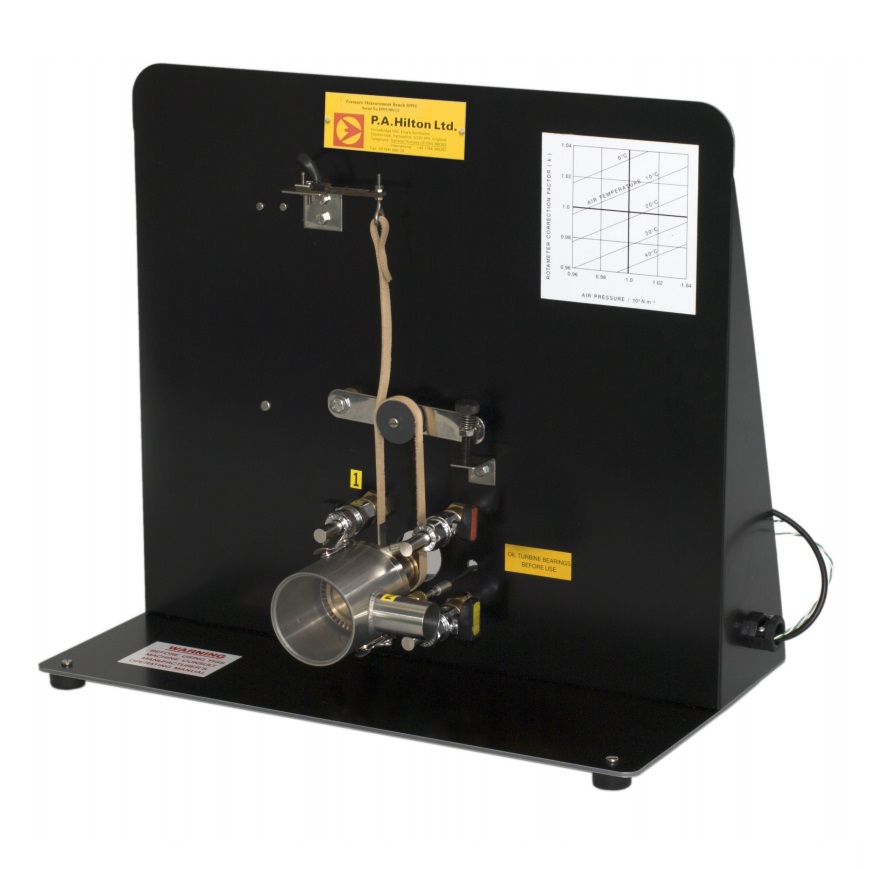

Appareil pédagogique composé d'une turbine à action avec quatre tuyères séparées (ancienne ref F800), avec vannes de contrôle, une vanne d'étranglement et un dynamomètre à courroie. Les températures en entrée et en sortie de la turbine sont mesurées afin de déterminer l'augmentation de température liée au passage par la turbine. Les pressions et les températures en entrée et en sortie, le débit massique d'air, le couple sur l'arbre de la turbine et sa vitesse sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300C.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude des caractéristiques couple/vitesse et puissance/vitesse d'une turbine à réaction mono étagée.
- Comparaison de la consommation spécifique en air lorsque la sortie d'une turbine à vitesse constante est contrôlée par étranglement
- Comparaison de la consommation spécifique en air lorsque la sortie d'une turbine à vitesse constante est contrôlée en faisant varier le nombre de tuyères.
- Application du premier principe de la thermodynamique à un système ouvert simple subissant un processus d'écoulement en régime permanent.
- Détermination du rendement isentropique d'une turbine
- Construction des courbes de retard et à partir de ces informations estimation de l'effet des résistances dues aux frottements mécaniques et aux pertes de charges
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
APPAREIL D'ETUDE D'UNE TURBINE A ACTION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des caractéristiques couple/vitesse et puissance/vitesse d'une turbine à réaction mono étagée.
- Comparaison de la consommation spécifique en air lorsque la sortie d'une turbine à vitesse constante est contrôlée par étranglement
- Comparaison de la consommation spécifique en air lorsque la sortie d'une turbine à vitesse constante est contrôlée en faisant varier le nombre de tuyères.
- Application du premier principe de la thermodynamique à un système ouvert simple subissant un processus d'écoulement en régime permanent.
- Détermination du rendement isentropique d'une turbine
- Construction des courbes de retard et à partir de ces informations estimation de l'effet des résistances dues aux frottements mécaniques et aux pertes de charges
Spécifications techniques requises:
- Appareil de table composé d'une turbine à action avec quatre tuyères séparées, avec 4 vannes de contrôle, une vanne de débit et un dynamomètre à courroie.
- Les températures en entrée et en sortie de la turbine seront mesurées afin de déterminer l'augmentation de température liée au passage par la turbine.
- Les pressions et les températures en entrée et en sortie, le débit massique d'air, le couple sur l'arbre de la turbine et sa vitesse sont mesurés au moyen de l'instrumentation du module de base qui devra être fourni
- Pales de turbines oriéentées à 45°
- La turbine sera logée dans un machon en acier inoxydable visible par l'étiudiant et protégée par un flasque en polycarbonate
- 2 thermocouples
- Cellule de Charge de capacité maximum 10 N
- Vitesse de turbine : 35 000 tr/min (en continue)
- Vitesse de turbine : 40 000 tr/min (en pointe)
- Soupape de sécurité réglée à 100kN/m2.
- 1 Seringue pour l'huile
- 1 flacon d'huile de lubrification
- 1 bande pour frein du dynamomètre de rechange
- 1 Roulement de rechange pour l'arbre de turbine
- Fourni avec manuel d'utilisation et d'experimentation en francais
