Appareil pédagogique d'étude d'une micro turbine a réaction - F300D
![matériel pédagogique : Appareil pédagogique d'étude d'une micro turbine a réaction](javascript:fenetreCent("/zoom.php?image=/image_produit/F300D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

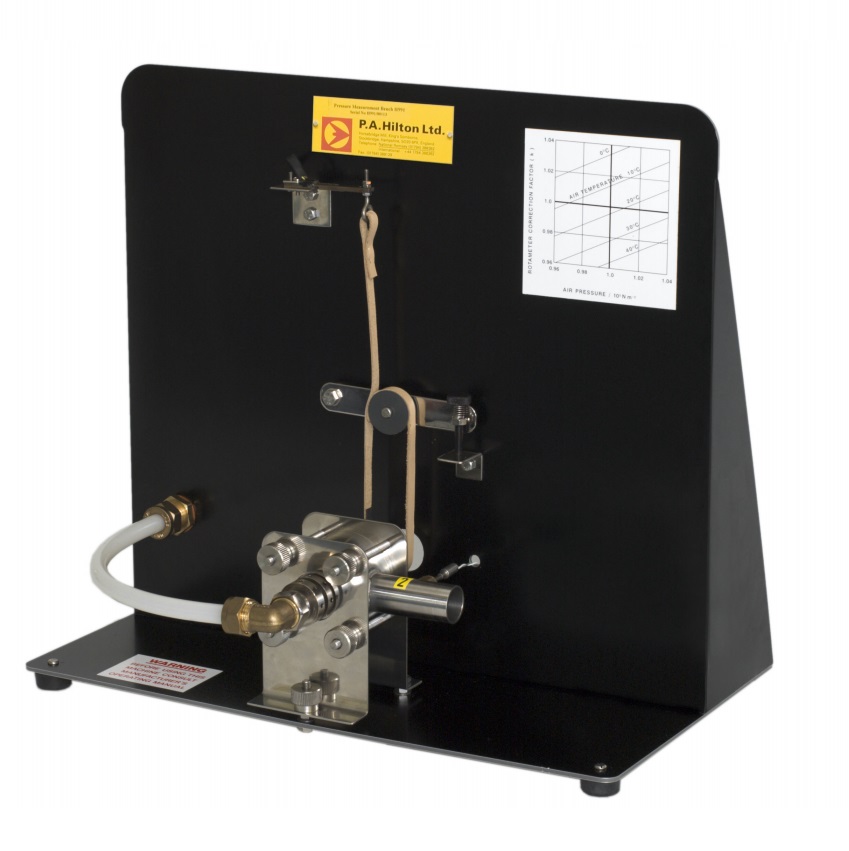

Appareil pédagogique d'étude d'une micro turbine a réaction composé d'une turbine à réaction à deux jets, mono-étagé et de type radial avec une vanne d'étranglement et un dynamomètre à courroie. Les températures en entrée et en sortie de la turbine sont mesurées afin de déterminer la chute de température liée au passage par la turbine. Les pressions et les températures en entrée et en sortie, le débit d'air, le couple sur l'arbre de la turbine et sa vitesse sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300D.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude visuelle d'une turbine à réaction.
- Tracé des courbes couple/vitesse et puissance/vitesse pour différentes pressions en entrée pour une gamme de vitesse à vide d'environ 35,000 tr/min jusqu'au décrochage et pour une gamme de pressions d'entrée.
- Application du premier principe de la thermodynamique à un système ouvert simple en écoulement permanent
- Détermination du rendement isentropique d'une turbine et tracé des états sur un diagramme température/entropie.
- Détermination des couples résistants duent aux frottements liés aux roulements pour plusieurs vitesses.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE D'UNE TURBINE A REACTION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude visuelle d'une turbine à réaction.
- Tracé des courbes couple/vitesse et puissance/vitesse pour différentes pressions en entrée pour une gamme de vitesse à vide d'environ 35,000 tr/min jusqu'au décrochage et pour une gamme de pressions d'entrée.
- Application du premier principe de la thermodynamique à un système ouvert simple en écoulement permanent
- Détermination du rendement isentropique d'une turbine et tracé des états sur un diagramme température/entropie.
- Détermination des couples résistants duent aux frottements liés aux roulements pour plusieurs vitesses.
Spécifications techniques requises:
- Module composé d'une turbine à réaction à deux jets, mono-étagé et de type radial avec une vanne d'étranglement et un dynamomètre à courroie.
- Les températures en entrée et en sortie de la turbine seront mesurées afin de déterminer la chute de température liée au passage par la turbine.
- Les pressions et les températures en entrée et en sortie, le débit d'air, le couple sur l'arbre de la turbine et sa vitesse seront mesurés à l'aide du module de base qui devra être fourni
- Fourni avec manuel d'utilisation et d'expérimentation en français
