Kit de conduits et de tuyères optionnel pour ventilateur centrifuge - MFP106A

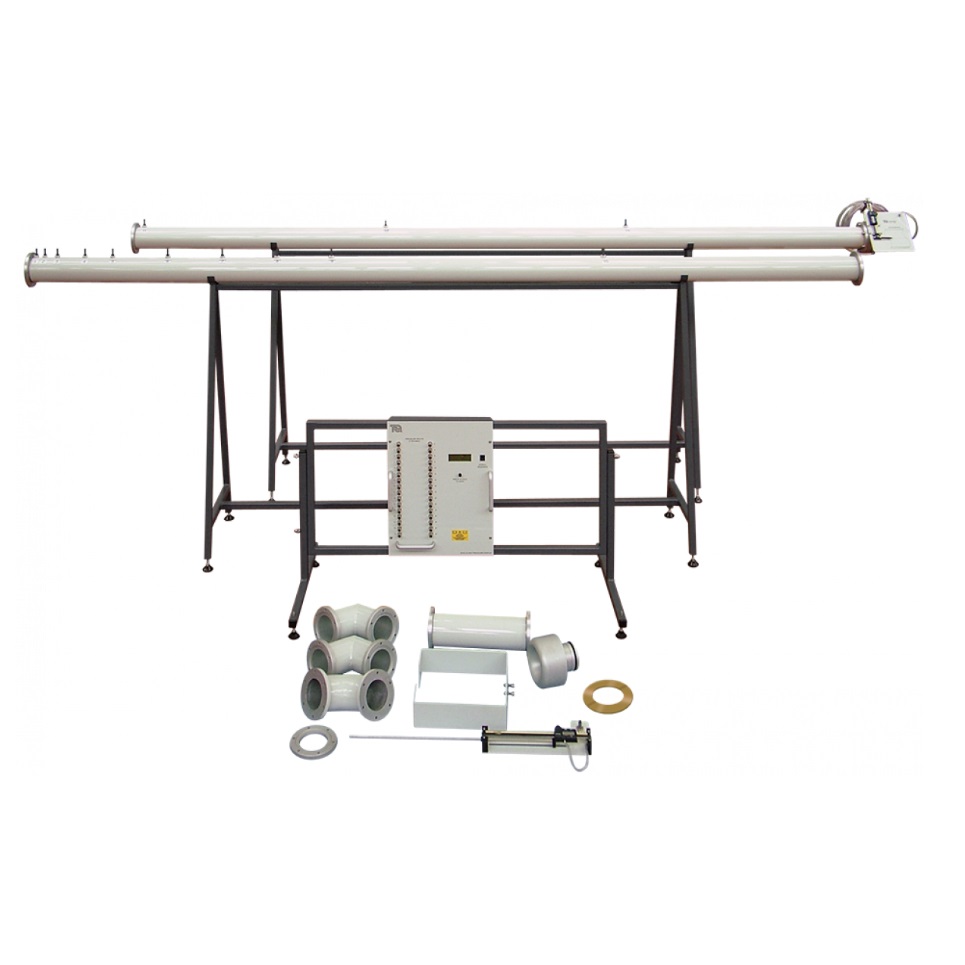

![matériel pédagogique : Kit de conduits et de tuyères optionnel pour ventilateur centrifuge](javascript:fenetreCent("/zoom.php?image=/image_produit/MFP106A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Kit de conduits et de tuyères à utiliser conjointement avec notre banc d'étude d'un ventilateur centrifuge MFP106.
Le kit inclut deux conduits lisses de grandes longueurs et trois différents raccords; deux coudes et une courbe qui se montent entre les conduits longs pour mesurer la chute de pression et donc la perte de charge provoquée par les raccords. Une sonde vient se monter au sein d'un support permettant un déplacement axial au travers d'une tuyère supplémentaire afin de mesurer son profil de pression axial. Un système de traversée de paroi avec tube de Pitot se monte à l'extrémité d'un conduit long pour vous permettre de mesurer le profil de vitesse au sein du conduit et de calculer le débit théorique.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Profil de pression axial le long d'une tuyère
- Profil de vitesses le long d'un conduit
- Pertes de charges dans les conduits droites
- Pertes de charges dans les courbes et les coudes (raccords)
- Mesure de débit à l'aide d'un diaphragme
Spécifications pour appel d'offres
KIT DE CONDUITS ET DE TUYERE OPTIONNEL POUR VENTILATEUR CENTRIFUGE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Profil de pression axial le long d'une tuyère
- Profil de vitesses le long d'un conduit
- Pertes de charges dans les conduits droites
- Pertes de charges dans les courbes et les coudes (raccords)
- Mesure de débit à l'aide d'un diaphragme
Spécifications techniques requises:
- 2 conduites lisses de 3050 mm de long chacune
- 2 supports de conduites en acier peint avec 4 pieds réglables en hauteur
- 1 courbe, 1 coude en cascade et 1 coude standard
- 1 conduite lisse de 310 mm de long
- 1 système de traversée de paroi avec tube de Pitot
- 1 sonde tuyère et une tuyère supplémentaire de 50 mm
- 1 afficheur de pression multivoies monté sur châssis en acier peint avec 4 pieds réglables en hauteur
- 1 Diaphragme
- Tuyaux de raccordement et câbles
