Banc didactique modulaire et évolutif d'étude du traitement de l'air permettant aux étudiants d'effectuer des études sur les principes de la climatisation, depuis les principes de base sur la psychrométrie, en passant par la recirculation d'air, l'utilisation d'un diagramme psychrométrique et d'un diagramme Pression-Enthalpie, avec une instrumentation manuelle, jusqu'à un système avec régulation PID avec une interface d'acquisition de données informatique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration des processus et des composants utilisés pour le chauffage, le refroidissement, l'humidification, le séchage d'un flux d'air.
- La mesure de l'état psychométrique de l'air avant et après l'humidification, le chauffage, le séchage / le refroidissement grâce à l'utilisation de paires de thermomètres de haute précision à bulbe mouillé et sec.
- Détermination du bilan thermique et massique pour chaque processus entraînant un changement au niveau du chauffage, du refroidissement et de l'humidité en utilisant les instruments qui équipent l'appareil.
- Construction du diagramme complet du cycle de réfrigération pour le système de refroidissement d'air et établissement du bilan énergétique entre le circuit de réfrigération et le changement au niveau de l'enthalpie de l'air et de son débit massique à travers l'évaporateur.
- Etude du rendement volumétrique du compresseur frigorifique à des charges variables.
- Détermination de la capacité thermique massique (chaleur spécifique Cp) de l'air, en mesurant le changement de l'état psychométrique dans un processus de chauffage ou de refroidissement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

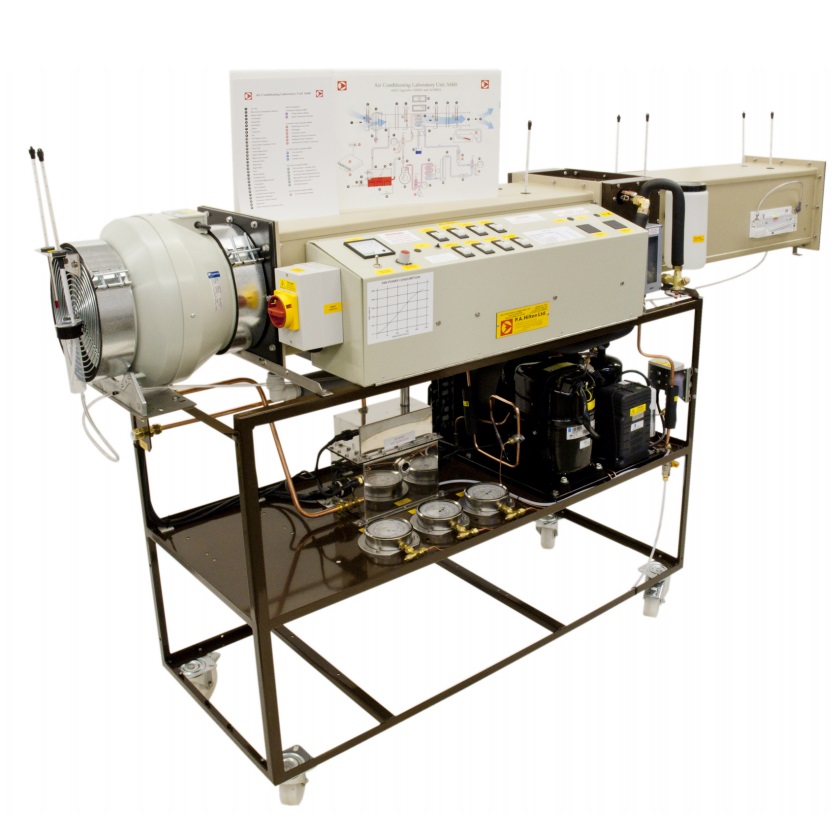

BANC MODULAIRE D'ETUDE DE LA CLIMATISATION
Spécifications techniques requises:
- Le système devra être modulaire et évolutif pour permettre l'ajout de compléments éventuels
- Section de passage carrée de 250 mm de côté
- Ventilateur axial de diamètre 250 mm avec variateur de vitesse
- Débit d'air variable de 0 à 14 m³/s
- Humidification par injection de vapeur fournie par un générateur de vapeur
- Générateur de vapeur : réservoir en acier inoxydable avec hublot et vidange.
- Equipé d'un contrôle du niveau d'eau automatique et électrique et de trois résistances électriques ( deux de 2kW et une de 1kW)
- Préchauffage avec deux éléments électriques de 1kW équipés d'ailettes
- Refroidissement à détente directe avec échangeur à ailettes. Capacité nominale de refroidissement de 2kW.
- Groupe frigorifique fonctionnant au R134A et équipé d'une vanne thermostatique.
- Compresseur hermétique 3/4 HP avec condenseur refroidi par air de vitesse 2700 à 3000 tr/mn et de volume balayé 25,95 cm³/cycle, 2,2kW à +5°C
- Chauffage deux éléments électriques de 1kW équipés d'ailettes
- Quatre paires de thermomètres pour les mesures de températures sèches et humides dans la conduite de traitement d'air et trois thermomètres pour le groupe frigorifique
- Trois manomètres de type Bourdon pour la mesure de la pression à la sortie de l'évaporateur, à l'entrée et à la sortie du condenseur
- Un débitmètre pour le fluide frigorigène
- Diaphragme et manomètre incliné pour la mesure du débit d'air
- Voltmètre analogique
- Sécurités électriques pour l'ensemble de l'installation, les résistances électriques des chauffages et du générateur de vapeur, le compresseur et le ventilateur et pressostat au compresseur.
- Un diagramme psychométrique plastifié de l'air et un diagramme enthalpique du fluide frigorigène plastifiés au format A2
- Fourni avec manuel d'utilisation et d'experimentation en francais
