Banc d'etude d'une centrale de traitement d'air (CTA) informatisé - EC1550V
![matériel pédagogique : Banc d'etude d'une centrale de traitement d'air (CTA) informatisé](javascript:fenetreCent("/zoom.php?image=/image_produit/EC1550V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

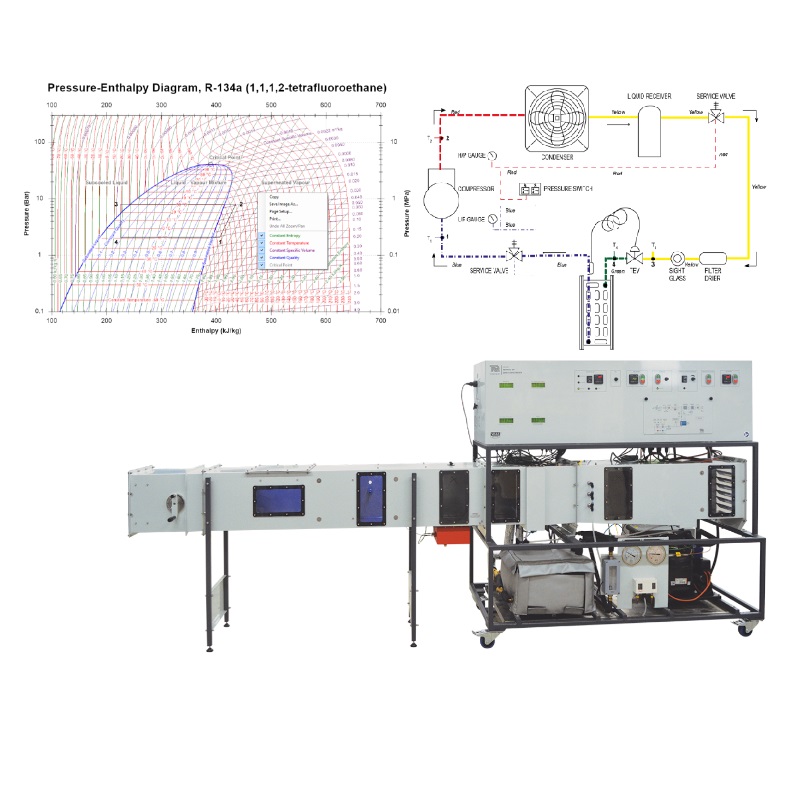

Banc modulaire monté sur châssis équipé de roulettes permettant d'effectuer des études complètes sur les systèmes de chauffage, ventilation, conditionnement d'air et réfrigération (CVCA & R).
Facilite l'analyse des processus psychrométriques individuels et combinés communément utilisés en climatisation.
Permet également l'étude du cycle de réfrigération de compression de vapeur et notamment l'utilisation du diagramme Pression Enthalpie (P-h).
Système d'acquisition de données informatiques intégré au système avec logigiciel permettant le tracé en temps réels des diagrammes psychrométrique et Pression-Enthalpie.
Le système est modulaire et peut être complété ulétrieurement par l'ajout des options suivantes:
- Conduit de recirculation (EC1550A)
- Enceinte climatique (EC1550C)
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Centrale de traitement d'air:
- Étude de la psychrométrie, définitions, relations et graphiques psychrométriques
- Tracé en temps réel d'un diagramme psychrométrique
- Étude des composants électromécaniques d'une centrale de traitement d'air et de leurs fonctions
- Étude des processus psychrométriques, incluant :
Processus à étage unique :
a) Chaleur sensible
b) Humidification de la vapeur
c) Refroidissement sensible
d) Refroidissement sensible et latent et déshumidification
e) Humidification adiabatique (refroidissement par évaporation)
Processus multi étagé (exemples typiques)
f) Chauffage et humidification
g) Refroidissement, humidification et chauffage
- Observation de l'effet de la variation de la vitesse du ventilateur, du débit de la pompe et des réglages de température pour tout les processus et combinaisons de processus psychrométriques ci-dessus.
- Calcul du point de rosée
- Détermination du transfert de chaleur à travers l'échangeur de chaleur Eau-Air et de la force motrice de la différence de température moyenne logarithmique (LMTD)
Groupe frigorifique
- Étude des composants frigorifiques et de leur fonction
- Étude du cycle de réfrigération de compression de vapeur, incluant :
- Tracé en temps réel du cycle thermodynamique P-h pour le réfrigérant R134a
- Calcul de la surchauffe, du sous-refroidissement, taux de compression, température d'évaporation saturée et température de condensation saturée
- Calcul du rendement isentropique du compresseur
- Calcul du bilan thermique, du débit massique et de la puissance théorique du cycle de saturation
- Étude de l'effet de la température d'aspiration et de la température au condenseur sur l'effet réfrigérant et le CoP
- Calcul de l'effet de la variation de la charge sur le cycle de réfrigération
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE CENTRALE DE TRAITEMENT D'AIR (CTA) INFORMATISÉ
Le banc devra permettre les exploitations pédagogiques suivantes:
Centrale de traitement d'air:
- Étude de la psychrométrie, définitions, relations et graphiques psychrométriques
- Tracé en temps réel d'un diagramme psychrométrique
- Étude des composants électromécaniques d'une centrale de traitement d'air et de leurs fonctions
- Étude des processus psychrométriques, incluant :
Processus à étage unique :
a) Chaleur sensible
b) Humidification de la vapeur
c) Refroidissement sensible
d) Refroidissement sensible et latent et déshumidification
e) Humidification adiabatique (refroidissement par évaporation)
Processus multi étagé (exemples typiques)
f) Chauffage et humidification
g) Refroidissement, humidification et chauffage
- Observation de l'effet de la variation de la vitesse du ventilateur, du débit de la pompe et des réglages de température pour tout les processus et combinaisons de processus psychrométriques ci-dessus.
- Calcul du point de rosée
- Détermination du transfert de chaleur à travers l'échangeur de chaleur Eau-Air et de la force motrice de la différence de température moyenne logarithmique (LMTD)
Groupe frigorifique
- Étude des composants frigorifiques et de leur fonction
- Étude du cycle de réfrigération de compression de vapeur, incluant :
- Tracé en temps réel du cycle thermodynamique P-h pour le réfrigérant R134a
- Calcul de la surchauffe, du sous-refroidissement, taux de compression, température d'évaporation saturée et température de condensation saturée
- Calcul du rendement isentropique du compresseur
- Calcul du bilan thermique, du débit massique et de la puissance théorique du cycle de saturation
- Étude de l'effet de la température d'aspiration et de la température au condenseur sur l'effet réfrigérant et le CoP
- Calcul de l'effet de la variation de la charge sur le cycle de réfrigération
Spécifications techniques requises
- CTA montée sur châssis mécanosoudé en acier peint équippé de roulettes
- La veine de la CTA sera équipé de largesfenêtres transparentes afin de pouvoir visualiser les phénomènes à chaque processus
- 18 mesures de température par thermocouples type K ( 9 pour le circuit d'air, 4 pour le circuit frigorifique, 3 pour la température de l'eau, 1 pour le préchauffeur, 1 pour le réchauffeur )
- 9 capteurs de mesure d'humidité relative 0-100% précision 0.8% à 23°C répartis dans le circuit d'air
- 3 capteurs de mesure de vitesse d'air (gamme de 0 à 10 m.s-1)
- 2 capteurs de mesure de pression (haute et basse pression sur le circuit frigorifique)
- 2 capteurs de débit ( 1 sur le circuit refrigérant, 1 sur le circuit d'eau)
- Mesure de la puissance électrique consommée par le compresseur
- Un ventilateur à vitesse variable (vitesse max 2750 tr.min-1)
- Préchauffeur électrique de 1.5 kW contrôlé par un régulateur PID
- Humidificateur à injection directe de vapeur de 3 kW
- Échangeur de chaleur eau - air de surface 300 x 300 mm alimenté par une pompe à courant continu à vitesse variable de 30 L.min-1 à 3 m de pression
- Groupe frigorifique composé de :
- Compresseur hermétique à piston fonctionant au R134a
- Condenseur de capacité de refroidissement de 2824 W à 5°C de température d'évaporation avec venbtilateur de capacité de 640 m3.h-1
- Evaporateur à serpentin helicoidal en acier inoxydable (18 boucles - Diam. intérieur duserpentin de 11 mm)
- Bouteille de liquide de 2.3 L
- Filtre déshydrateur 25 µm
- Hublot de visualisation
- Vanne de détente thermostatique
- Bouteille anticoup de liquide 3.2 kW à 5°C de température d'évaporation
- Double pressostat de sécurité (basse pression: de 0.3 à 7 bars - haute pressions de 7 à 30 bar)
- Réservoir d'eau en acier inoxydable de pade capacité de 30L isolé par par une couche de 20 mm de polyuréthane
- Humidificateur haute pression avec buse de pulévrisation conique en aval de l'échangeur alimenté par une pompe haute pression (Pression max 60 PSI - débit max 3.8 l.min-1) à partir du réservoir d'eau froide
- Eliminateur de brouillard
- Réchauffeur électrique de 1.5 kW contrôlé par un régulateur PID
- Grilles de protection en amont entrée et en sortie de la CTA
- Système d'acquisition de données intégré au système, permettant l'acquisition des données via un câble USB
- Affichage numérique de tous les paramètres mesurés
- Logiciel permettant aux étudiants de visualiser en les variables mesurées et calculées, ainsi que d'effectuer en temps réel le tracé des diagrammes psychrométrique et Pression-Enthalpie.
- Le système devra être modulaire afin de pouvoir lui ajouter ultérieurement un conduit de recirculation ou une enceinte climatique.
- Manuel d'utilisation et de travaux pratiques
