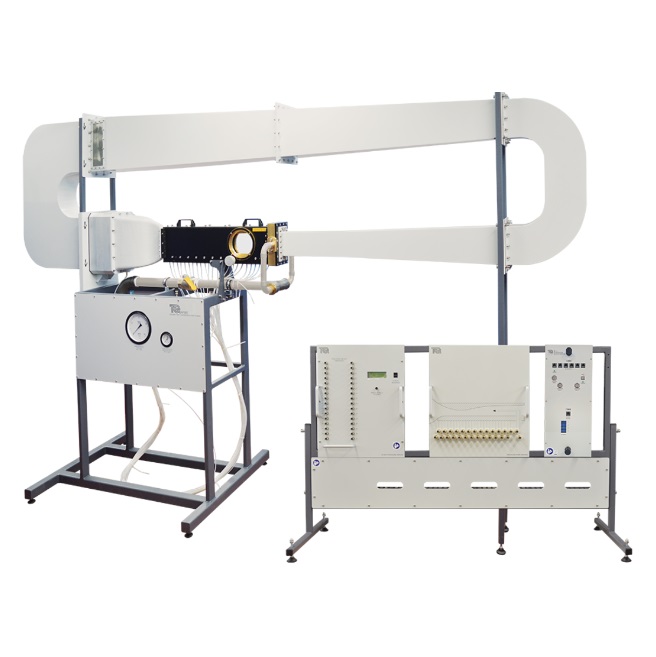

Soufflerie supersonique à rafale - AF300
![matériel pédagogique : Soufflerie supersonique à rafale](javascript:fenetreCent("/zoom.php?image=/image_produit/AF300.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
La soufflerie AF300 est une soufflerie à rafale de type supersonique qui permet d'effectuer des études sur les écoulements d'air autour de modèles aérodynamiques à 2 dimensions à des vitesses d'air supersoniques (Mach 1.4 et Mach 1.8)
Section de la veine d'essais:100 mm nominal x 25 mm
Cette soufflerie a été conçu pour des applications pédagogiques et de recherche.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Distribution de la pression le long d'une tuyère (de Laval) convergent/divergent (Laval) avec écoulement d'air subsonique et supersonique
- Comparaison de la distribution de la pression théorique et réelle
- Comparaison du facteur de surface réel et théorique d'une tuyère à des vitesses d'air supersoniques (Nombres de Mach)
- Pressions autour d'un modèle à deux dimensions en conditions d'écoulements subsoniques et supersoniques, à différents angles d'incidence,
- Coefficient de portance pour des modèles aérodynamiques dans un écoulement d'air supersonique
- Ondes de choc et lignes de détente autour d'un modèle à deux dimensions en conditions d'écoulement supersonique (lorsque que la soufflerie est utilisée avec l'Appareil Schlieren optionnel ref AF300A).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SOUFFLERIE SUPERSONIQUE A RAFALE (PERMETTANT DES ETUDES D'ECOULEMENT AUTOUR DE MODELES BI DIMENSIONNELS)
Le banc devra permettre les exploitations pédagogiques suivantes:
- Distribution de la pression le long d'une tuyère (de Laval) convergent/divergent (Laval) avec écoulement d'air subsonique et supersonique
- Comparaison de la distribution de la pression théorique et réelle
- Comparaison du facteur de surface réel et théorique d'une tuyère à des vitesses d'air supersoniques (Nombres de Mach)
- Pressions autour d'un modèle à deux dimensions en conditions d'écoulements subsoniques et supersoniques, à différents angles d'incidence,
- Coefficient de portance pour des modèles aérodynamiques dans un écoulement d'air supersonique
- Ondes de choc et lignes de détente autour d'un modèle à deux dimensions en conditions d 'écoulement supersonique (lorsque que la soufflerie est utilisée avec l'Appareil Schlieren optionnel).
Spécifications techniques requises:
- Soufflerie supersonique à rafale à induction
- Fenêtre en verre optique avec disque de rotation
- Injecteur d'air avec usinage précision utilisant de l'air comprimé pour induire l'air dans la veine d'essai
- Veine d'essai en forme de tuyère convergente/divergente de Laval équipée de 25 prises de pression
- Profils: 3 différents profils à placer dans la veine d'essai pour obtenir des vitesse Subsonique, Mach 1.4 et Mach 1.8
- Modèles bidimensionnels: Coin simple de 5°, coin double à 7 °, coin double à10°, coin double à 10° avec deux prises de pression.
- Angle d'incidence du modèle en place variable
- Filtre en sortie
- Stabilisateur d'écoulement en amont de la veine d'essai
- Cone de contraction
- Vanne d'alimentation en air comprimée
- Châssis support en acier peint avec pieds réglables en hauteur
- Instruments:
- Carte d'entrée du codeur de position angulaire pour système d'acquisition
- Codeur de position angulaire
- Afficheur de pression numérique 32 canaux
- Module avec synoptique des prises de pression
- Pression de refoulement
- Capteur électronique et manomètre de bourdon
- Pression d'admission - manomètre de bourdon
- Le compresseur d'air devra être fourni
- La soufflerie devra être fourni avec un système d'acquisition de données avec logiciel complet,
- Possibilité de monter en option un système strioscopique de Schlieren
- Dimensions (soufflerie): 2000 mm haut x 3150 mm long x 805 mm large
- Dimensions du châssis d'instrumentation : 1260 x 840 x 510 mm
- Section de la veine d'essais: 100 mm x 25 mm nominal
- Alimentation électrique: 230 VAC monophasé 50 Hz
- Fourni avec manuel d'utilisation et de travaux pratiques
