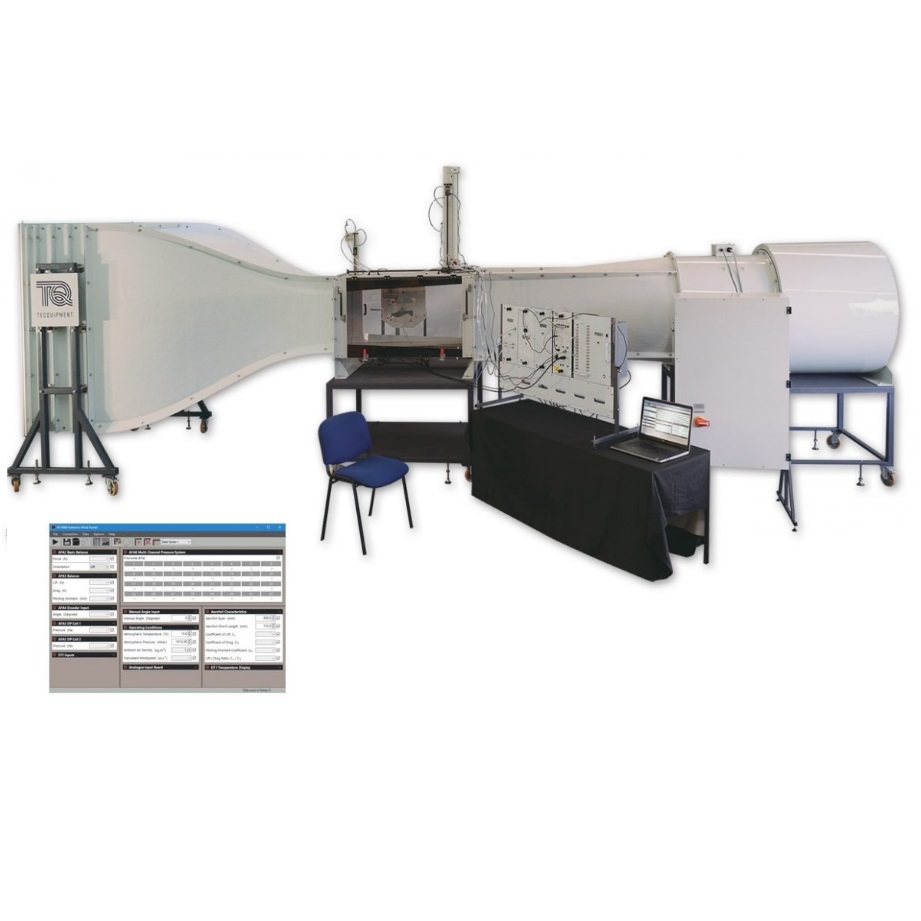

Soufflerie subsonique avec veine de 600x600 longueur 1250 mm - AF1600S
![matériel pédagogique : Soufflerie subsonique avec veine de 600x600 longueur 1250 mm](javascript:fenetreCent("/zoom.php?image=/image_produit/AF1600S.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Soufflerie subsonique à circuit ouvert pour la recherche avec veine d'essai de grande taille (section de 600 x 600 mm et longueur 1250 mm). La soufflerie est fournie en standard avec une balance aérodynamique à trois composantes, un système de traversée de paroi bi-axial pour les mesures de pression et une instrumentation associée comprenant un multi manomètre numérique à 32 voies pour la mesure des pressions et un système d'acquisition de données (VDAS-F).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Selon les accessoires fournis en standard et en option :
- Écoulement sur des corps à large surface exposée et des corps fuselés avec observations des pressions et de la vitesse au niveau du sillage
- Études sur le développement de la couche limite
- Influence de l'allongement d'aile sur la performance du profil aérodynamique
- Performance d'un profil aérodynamique avec volet, influence de l'angle de volet sur la portance, la traînée et le décrochage
- Distribution de pression autour d'un cylindre en écoulement sous-critique et supercritique
- Étude des caractéristiques de modèles impliquant la mesure fondamentale des forces de portance et de traînée.
- Étude des caractéristiques de profils aérodynamiques tridimensionnels impliquant la mesure de la portance, de la traînée et du moment de tangage.
- Étude de la distribution de pression autour d'un profil aérodynamique pour déterminer la portance et comparaison avec les mesures directes de portance
- Force de traînée sur un corps à large surface exposée normal à un écoulement d'air
- Visualisation d'écoulement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SOUFFLERIE SUBSONIQUE AVEC VEINE DE 600X600 LG 1250 MM
Soufflerie subsonique à aspiration en circuit ouvert pour des applications pédagogiques et de recherche.
La soufflerie devra permettre de réaliser les travaux pratiques suivants:
Selon les accessoires fournis en standard et en option :
- Écoulement sur des corps à large surface exposée et des corps fuselés avec observations des pressions et de la vitesse au niveau du sillage
- Études sur le développement de la couche limite
- Influence de l'allongement d'aile sur la performance du profil aérodynamique
- Distribution de pression autour d'un cylindre en écoulement sous-critique et supercritique
- Étude des caractéristiques de modèles impliquant la mesure fondamentale des forces de portance et de traînée.
- Étude des caractéristiques de profils aérodynamiques tridimensionnels impliquant la mesure de la portance, de la traînée et du moment de tangage.
- Étude de la distribution de pression autour d'un profil aérodynamique pour déterminer la portance et comparaison avec les mesures directes de portance
- Force de traînée sur un corps à large surface exposée normal à un écoulement d'air
- Visualisation d'écoulement
Spécifications techniques requises:
- Veine d'essai :
- Cadre en aluminium usiné avec précision avec panneaux en plastique
- Dimensions de la veine d'essai en Plexiglass : 600 x 600 x 1 250 mm
- Devra inclure au minimum trois points de montage pour les modèles, sur le coté et au-dessous de la veine d'essai.
- Ventilateur :
- Moteur de ventilateur : 18 kW
- Vitesse de ventilateur maximum : 1 450 tr-min-1
- Rapport de contraction : 7:1
- Convergent/Divergent : en fibre de verre renforcée polyester
- La soufflerie devra être équipée d'un silencieux
- Dimensions : 7 715 x 1880 x 2 240 mm
- Vitesse d'écoulement d'air : 0 à 35 m.s?1
- Niveaux de bruit max : env 80 dB(A) au niveau de l'utilisateur
- Alimentation électrique : 380 V triphasé 50Hz
- Instrumentation montée sur châssis séparé pour éviter la perturbation des mesures.
La soufflerie devra être fournie en standard avec l'instrumentation suivante :
- Balance aérodynamique à 3 composantes
- Afficheur numérique pour la mesure de la portance, traînée, moment de tangage)
- Module d'afficheur
- Connexion d'entrée basse tension <24 DDC
- Connexion de sortie type RJ45 basse tension <24 DDC
- Système de mesure de la position angulaire d'un modèle aérodynamique.
- Le système devra permettre de transmet la valeur de l'angle d'incidence d'un modèle aérodynamique à un système d'acquisition à proposer en option.
- Résolution de la lecture : 0,1°.
- Afficheur de Pression différentielle à afficheur numérique LCD et microprocesseur intégré
- Mesures et affichage des pressions différentielles à partir des modèles, tubes de Pitot statiques et autres périphériques montés dans la soufflerie par rapport à la pression atmosphérique
- Sortie pour système d'acquisition de données informatique
- Capteur de pression :
- 1 différentiel de 2000 Pa
- 1 x différentiel de 3500 Pa
- 1 x Pression atmosphérique, absolue
- Module de mesure de pression à 32 voies.
- Il devra permettre de mesurer et d'afficher jusqu'à 32 pressions différentes provenant de prises de pressions placées sur des modèles aérodynamiques, des tubes de Pitot ou d'autres instruments de mesure en soufflerie.
-32 capteurs de pressions étalonnés.
- Les raccordements aux capteurs se feront à l'aide de raccords rapides placés sur la face avant du module.
- Toutes les pressions seront mesurées par rapport à la pression atmosphérique.
- Ecran à cristaux liquides avec bouton de défilement permettant de sélectionner jusqu'à 32 voies par groupe de quatre.
- Sorties de signal pour raccordement à un système d'acquisition de données en temps réel
- Module à microprocesseur comprenant 32 capteurs de pression étalonnés - pression maximum de ±7 kPa
- Tube Pitot avec système de traversée de paroi
- Il devra permettre de déplacer verticalement le tube Pitot pour venir effectuer des mesures dans le sillage d'un modèle aérodynamique.
- La position du tube de Pitot dans la veine d'essai sera affichée sur un indicateur numérique.
- Quelque soit la position du tube, il sera possible de faire une mise à zéro de l'afficheur afin de définir un point de départ et faire ensuite des mesures par rapport à ce point.
- Le système devra comporter une sortie pour raccordement à un système d'acquisition de données (pression et position)
- Tube Pitot avec système de traversée de paroi sur deux axes X/Y
- Devra se monter sur le dessus de la veine d'essai
- Sorties de signal pour raccordement à un système d'acquisition de données en temps réel
- Rapporteur analogique en cas de non utilisation de la balance aérodynamique
- Support de modèle aérodynamique en cas de non utilisation de la balance aérodynamique
- Système d'acquisition de données informatique
