Profil d'aile NACA 0012 avec prises de pression - AF1600B
![matériel pédagogique : Profil d'aile NACA 0012 avec prises de pression](javascript:fenetreCent("/zoom.php?image=/image_produit/AF1600B.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

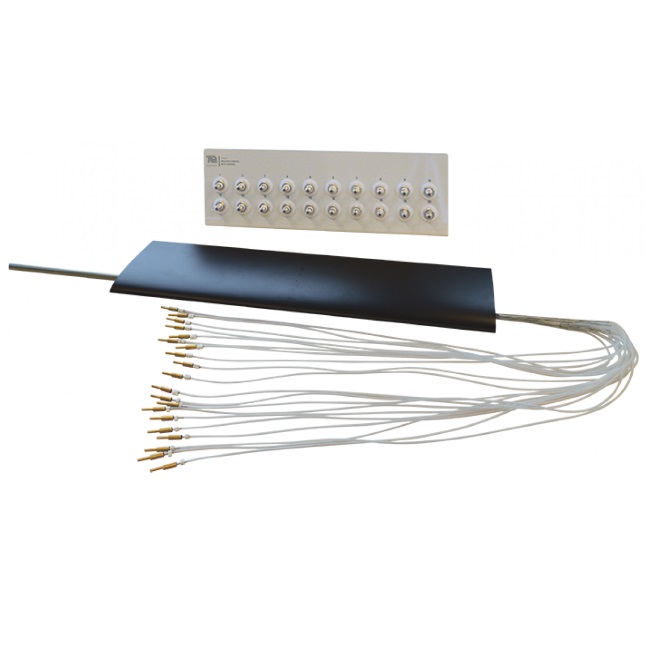

Profil d'aile NACA0012 de 595 mm d'envergure et de 150 mm de corde avec 20 prises de pression pour utilisation avec notre soufflerie subsonique de recherche AF1600S.
Exploitations pédagogiques
Permet de réaliser les études suivants:
- Détermination de la répartition de pression autour du profil afin d'en déduire la portance.
- Détermination de la distribution de pression en aval du profil d'aile afin de déterminer la force de traînée appliquée au profil et comparaison avec la mesure directe réalisée avec une balance (la balance n'est pas à fourni dans cet item).
- Angle d'attaque du profil variable afin d'étudier son influence sur la répartition de la pression.
- Etude des conditions critiques de décrochage.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
PROFIL D'AILE NACA 0012 AVEC PRISES DE PRESSION
Le profil devra permettre de réaliser les travaux pratiques suivants:
- Détermination de la répartition de pression autour du profil afin d'en déduire la portance.
- Détermination de la distribution de pression en aval du profil d'aile afin de déterminer la force de traînée appliquée au profil et comparaison avec la mesure directe réalisée avec une balance (la balance n'est pas à fourni dans cet item).
- Angle d'attaque du profil variable afin d'étudier son influence sur la répartition de la pression.
- Etude des conditions critiques de décrochage.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications techniques requises:
- Le profil d'envergure 595 mm devra être équipé de 20 prises de pression statiques réparties le long de la corde sur l'intrados et sur l'extrados du profil.
- Fourni avec tubes transparents numérotés traversant le profil afin de les raccorder à un moyen de mesure de pression
- Fourni avec manuel d'utilisation et de travaux pratiques
