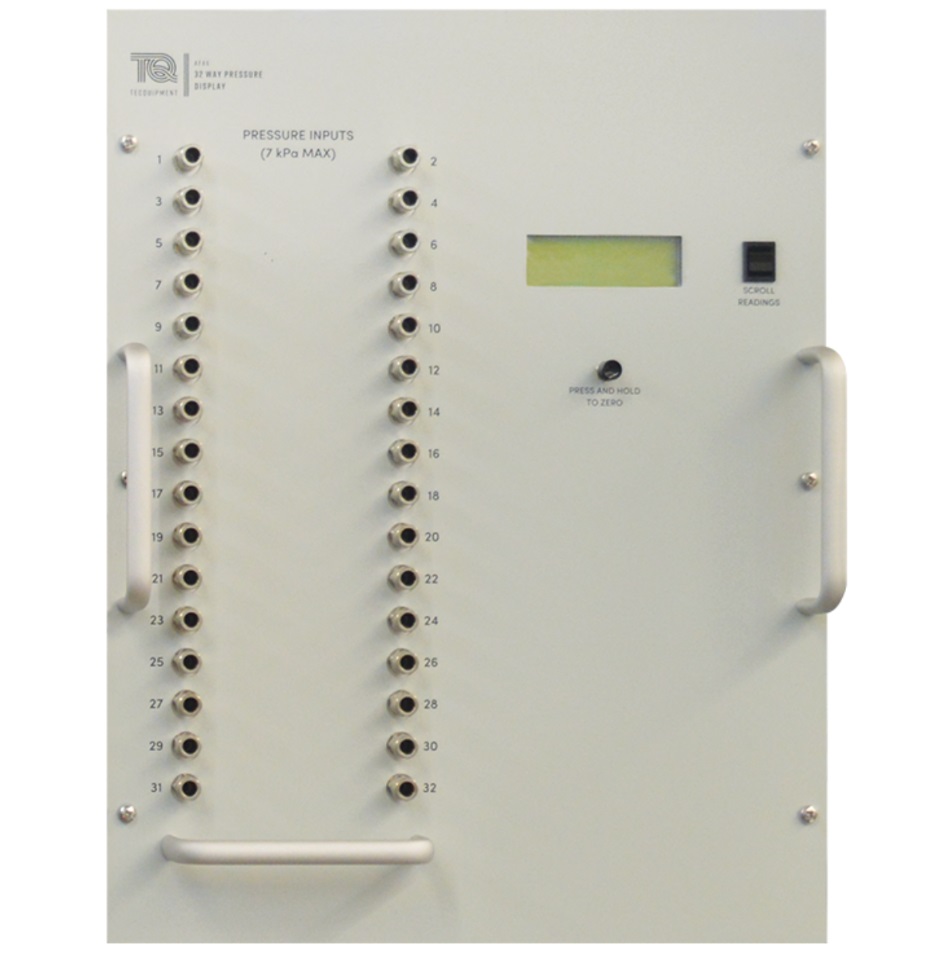

Manomètre de mesure et d'affichage de pression numérique 32 voies - AFA6
![matériel pédagogique : Manomètre de mesure et d'affichage de pression numérique 32 voies](javascript:fenetreCent("/zoom.php?image=/image_produit/AFA6.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Le multi manomètre numérique à 32 voies de mesures AFA6 est un accessoire optionnel pour utilisation avec la soufflerie subsonique pédagogique AF100 qui permet de mesurer et d'afficher jusqu'à 32 pressions différentes relevés à partir de modèles ou de tubes Pitot statiques et autres instruments de mesure montés sur une soufflerie.
Spécifications pour appel d'offres
MANOMETRE DE MESURE DE PRESSION 32 VOIES
Spécifications techniques requises:
- Module de mesure de pression à 32 voies.
- Il devra permettre de mesurer et d'afficher jusqu'à 32 pressions différentes provenant de prises de pressions placées sur des modèles aérodynamiques, des tubes de Pitot ou d'autres instruments de mesure en soufflerie.
- Le module devra pouvoir s'intégrer facilement dans le châssis de contrôle et d'instrumentation fourni avec la soufflerie.
- 32 capteurs de pressions étalonnés.
- Les raccordements aux capteurs se feront à l'aide de raccords rapides placés sur la face avant du module.
- Toutes les pressions seront mesurées par rapport à la pression atmosphérique.
- Ecran à cristaux liquides avec bouton de défilement permettant de sélectionner jusqu'à 32 voies par groupe de quatre.
- Sorties de signal pour raccordement à un système d'acquisition de données en temps réel optionnel.
- Dimensions: largeur 350 mm x profondeur 220 mm x hauteur 450 mm
- Module à microprocesseur comprenant 32 capteurs de pression étalonnés - pression maximum de ±7 kPa
- Alimentation électrique : 220V - 50Hz monophasé
- Fourni avec un manuel d'utilisation et de travaux pratiques
