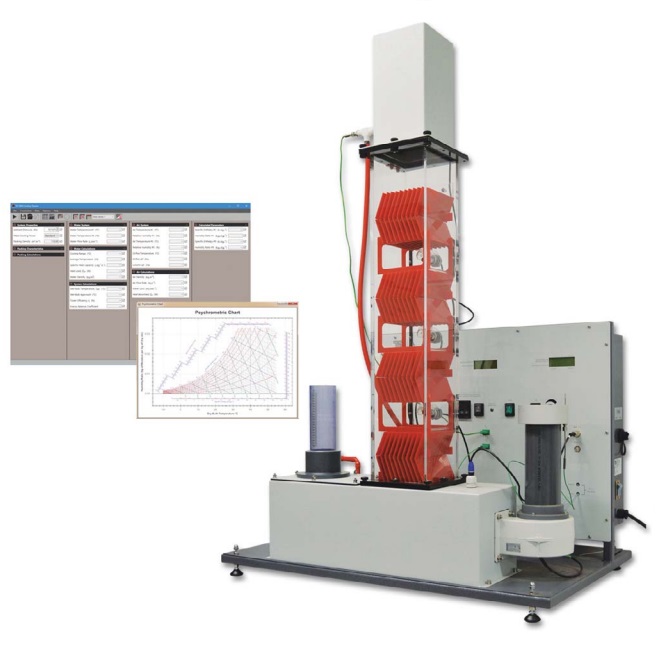

Tour de refroidissement didactique - EC1000V
![matériel pédagogique : Tour de refroidissement didactique](javascript:fenetreCent("/zoom.php?image=/image_produit/EC1000V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Tour de refroidissement didactique par voie humide permettant d'étudier les caractéristiques de fonctionnement d'une tour de refroidissement telle qu'on en trouve dans l'industrie.
La tour de refroidissement est fournie en standard avec une colonne de refroidissement de densité de garnissage de 110 m2/m3.
Trois colonnes interchangeables supplémentaires avec des densités de garnissage et configurations différentes permettent d'étendre les possibilités expérimentales.
La tour de refroidissement est fournie en standard avec un système d'acquisition de données intégré avec logiciel permettant un affichage en temps réel des températures et de l'humidité relative de l'air sur un diagramme psychrométrique.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Performance d'une tour de refroidissement en fonction des paramètres suivants:
- Variation du debit d'eau
- Variation du débit d'air
- Densité et configuration du garnissage
- Variation de la température de l'eau
- Bilan massique et énergétique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
TOUR DE REFROIDISSEMENT DIDACTIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance d'une tour de refroidissement en fonction des paramètres suivants:
- Variation du debit d'eau
- Variation du débit d'air
- Densité et configuration du garnissage (avec les colonnes optionnelles)
- Variation de la température de l'eau
- Bilan massique et énergétique
Spécifications techniques requises:
Tour de refroidissement didactique de table comprenant :
- Boitier contenant le système de chauffage d'eau de ventilation d'air:
- Acier inoxydable plié
- Réservoir de 10 L
- Thermostat de sécurité
- Vanne à flotteur pour maintenir un niveau d'eau constant
- Élément chauffant immerge de 2.5 kW
- Pompe centrifuge à débit réglable via une vanne à aiguille ( 2,94 bar max - 0.9 L.min-1)
- Ventilateur centrifuge à vitesse variable
- Panneau d'instrumentation comprenant:
- 3 afficheurs numériques
- 5 prises pour capteurs de température/humidité d'air
- Régulateur de température d'eau (pour une utilisation jusqu'à 60°C)
- 3 prises pour thermocouples de mesure de températures d'eau
- 2 prises pour mesurer les pressions différentielles (dP colonne et diaphragme)
- Commande du ventilateur, de l'élément chauffant et de la pompe
- Prises des capteurs de débit d'air et d'eau
- Colonne de refroidissement à section carrée comprenant 6 rangées de plaques en acrylique
- Dimension : 506 mm x 210 mm x 210 mm
- Densité de garnissage : 110 m2/m3
- Capable de dissiper une charge thermique supérieure à 1150 W (à température ambiante 18 à 23°C et humidité de 45-55%)
- Matériau: extérieur colonne en acrylique transparent
- Chapeau de colonne démontable :
- Fixé au sommet de la colonne et comprenant:
- Bloqueur de gouttelettes,
- Buse de pulvérisation d'eau
- Tube transparent pour mesurer la perte d'eau par évaporation
- Système d'acquisition de données avec carte d'acquisition intégré à l'appareil, sortie Usb et logiciel d'acquisition et de traitement des données permettant le tracé en temps réel des valeurs sur le diagramme psychrométrique. Le logiciel permettra d'afficher en temps réels les valeurs des températures d'air et d'eau, d'humidités relatives, de débits d'air et d'eau et de calculer automatiquement entre autre la chaleur massique de l'eau, la charge calorifique de l'eau, l 'efficacité de la tour, la chaleur absorbée, les pertes de charges dans la tour.
- Manuel d'utilisation incluant au minimum 4 TP avec résultats types.
