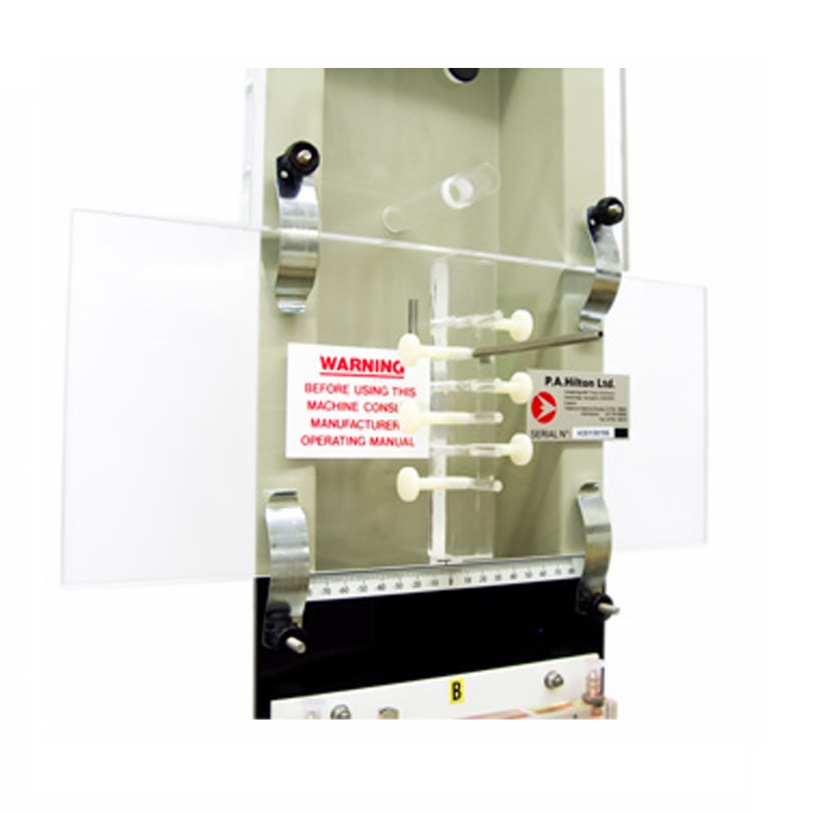

Plaque avec tube de Pitot pour détermination des profils de vitesses - H352F

matériel pédagogique : Plaque avec tube de Pitot  pour détermination des profils de vitesses
Agrandir image

Description

Plaque avec tube de Pitot pour détermination des profils de vitesses pour banc pédagogique d'étude d'un échangeur de chaleur à courants croisés H352.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Traversée avec tube de Pitot pour déterminer le profil de vitesse en amont d'un échangeur de chaleur à courants croisés.
- Traversée avec tube de Pitot pour déterminer le profil de vitesse dans le sillage à différentes distances d'un échangeur de chaleur à courants croisés.
- Traversée avec tube de Pitot pour déterminer le profil de vitesse dans le sillage à différentes distances d'un cylindre en courants croisés.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN ECHANGEUR A COURANTS CROISE AVEC TRAVERSEE DE PAROI ET TUBE DE PITOT STATIQUE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Traversée avec tube de Pitot pour déterminer le profil de vitesse en amont d'un échangeur de chaleur à courants croisés.
- Traversée avec tube de Pitot pour déterminer le profil de vitesse dans le sillage à différentes distances d'un échangeur de chaleur à courants croisés.
- Traversée avec tube de Pitot pour déterminer le profil de vitesse dans le sillage à différentes distances d'un cylindre en courants croisés.

Spécifications techniques requises:
- Une plaque glissante, et un tube Pitot avec emplacements multiples conçu pour être traverser à travers le conduit du module d'échangeur de Chaleur à Courants croisés.
- La plaque se positionera dans un emplacement au-dessous de l'ouverture du conduit et permet d'étudier le profil de vitesse dans le sillage de tous les échangeurs de chaleurs optionnels disponibles. Un tube de Pitot permettant de traverser le conduit sera également fourni pour permettre d'étudier le profil de vitesse en amont des échangeurs. Des prises de pression statiques pré-ajustées permettent de déterminer les vitesses locales.
- Les pressions différentielles dynamique et statique seront lues par des manomètres fixés sur la base du conduit.
- Dimensions et poids : env 160 x 150 x 380mm, Poids: 1 kg.
- Le banc devra être fourni avec manuel d'utilisation et d'expérimentation en français
