Module pédagogique d'étude de la conduction linéaire - H112A

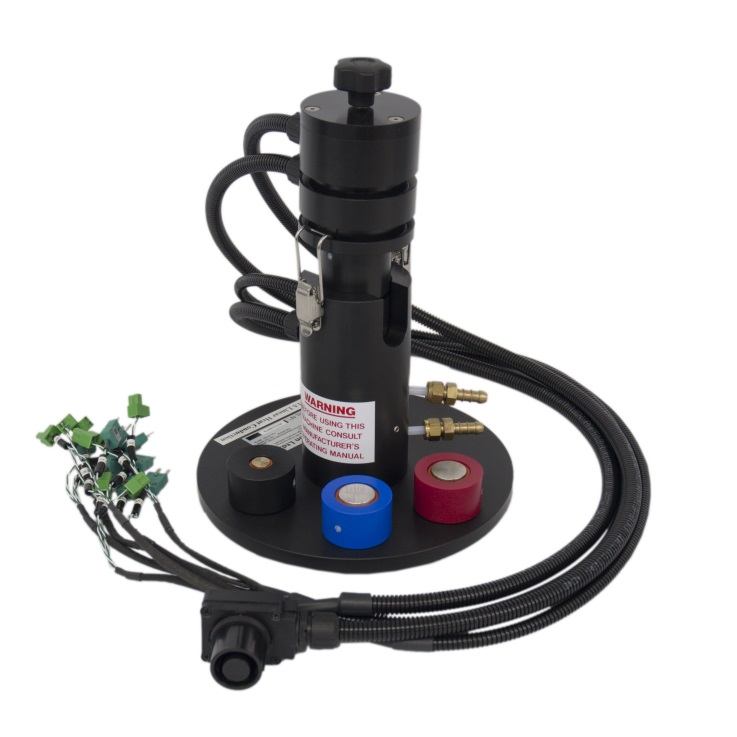

![matériel pédagogique : Module pédagogique d'étude de la conduction linéaire](javascript:fenetreCent("/zoom.php?image=/image_produit/H112A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module d'étude de la conduction linéaire pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesurer la distribution de la température en régime permanent à travers un mur plan uniforme et démonstration de l'effet d'une variation du flux de chaleur.
- Comprendre l'utilisation de la Loi Fourier pour déterminer le flux de chaleur au travers de matériaux solides pour un flux de chaleur constant et unidirectionnel.
- Mesurer la distribution de température dans le cas d'une transfert thermique par conduction en régime permanent à travers un mur plan composite et calcul du coefficient de Transfert Thermique Global pour un flux de chaleur traversant une combinaison de différents matériaux.
- Détermination de la conductivité thermique k d'un échantillon métallique.
- Démonstration du fait que le gradient de température est inversement proportionnel à la surface de la section transversale pour un flux de chaleur unidirectionnel à travers un matériau solide de conductivité thermique constante.
- Démonstration de l'effet d'une résistance de contact sur la conductivité thermique entre des matériaux adjacents.
- Comprendre l'application d'un mauvais conducteur thermique et détermination de la conductivité thermique K d'un mauvais conducteur thermique.
- Observation de la conduction thermique en régime non stationnaire et utilisation de ceci dans l'observation du temps requis pour atteindre des conditions stationnaires.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA CONDUCTION LINEAIRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesurer la distribution de la température en régime permanent à travers un mur plan uniforme et démonstration de l'effet d'une variation du flux de chaleur.
- Comprendre l'utilisation de la Loi Fourier pour déterminer le flux de chaleur au travers de matériaux solides pour un flux de chaleur constant et unidirectionnel.
- Mesurer la distribution de température dans le cas d'une transfert thermique par conduction en régime permanent à travers un mur plan composite et calcul du coefficient de Transfert Thermique Global pour un flux de chaleur traversant une combinaison de différents matériaux.
- Détermination de la conductivité thermique k d'un échantillon métallique.
- Démonstration du fait que le gradient de température est inversement proportionnel à la surface de la section transversale pour un flux de chaleur unidirectionnel à travers un matériau solide de conductivité thermique constante.
- Démonstration de l'effet d'une résistance de contact sur la conductivité thermique entre des matériaux adjacents.
- Comprendre l'application d'un mauvais conducteur thermique et détermination de la conductivité thermique K d'un mauvais conducteur thermique.
- Observation de la conduction thermique en régime non stationnaire et utilisation de ceci dans l'observation du temps requis pour atteindre des conditions stationnaires.
Spécifications techniques requises:
- Le module doit comprendre une barre cylindrique en laiton isolée de 25 mm de diamètre constituée de deux sections, l'une chauffée et l'autre refroidie. Ces deux sections peuvent être fixées ensemble ou une troisième section peut être intercalée.
- La section chauffée doit posséder un élément chauffant de puissance maxi 75 W
(Alimenté en 240 V maxi) et un dispositif de limitation de la température.
- La section refroidie, qui a des dimensions identiques à la section chauffée, sera refroidie par circulation d'eau du réseau.
- Les deux sections devront être équipées de trois thermocouples à intervalle de 15 mm afin de mesurer le gradient de température le long de la barre et de déterminer la
conduction thermique axiale
- Quatre sections isolées, de longueur 30 mm pourront être intercalées entre les sections chauffée et refroidie :
- Une section en laiton de 25 mm de diamètre équipé de deux thermocouples placés
à intervalle de 15 mm. Lorsqu'elles sont associées, les sections chaude, intercalée et
froide forment une barre uniforme avec 8 thermocouples espacés à intervalles réguliers.
- une section en acier inox de diamètre 25 mm
- une section en Bronze phosphoré de diamètre 25 mm
- une section en laiton de diamètre 13 mm
- Pate thermique
- 1 disque isolant en papier
- 1 disque d'isolation en liège
- Un tuyau flexible avec 3 colliers
Fourni avec manuel d'utilisation et d'expérimentation en français
