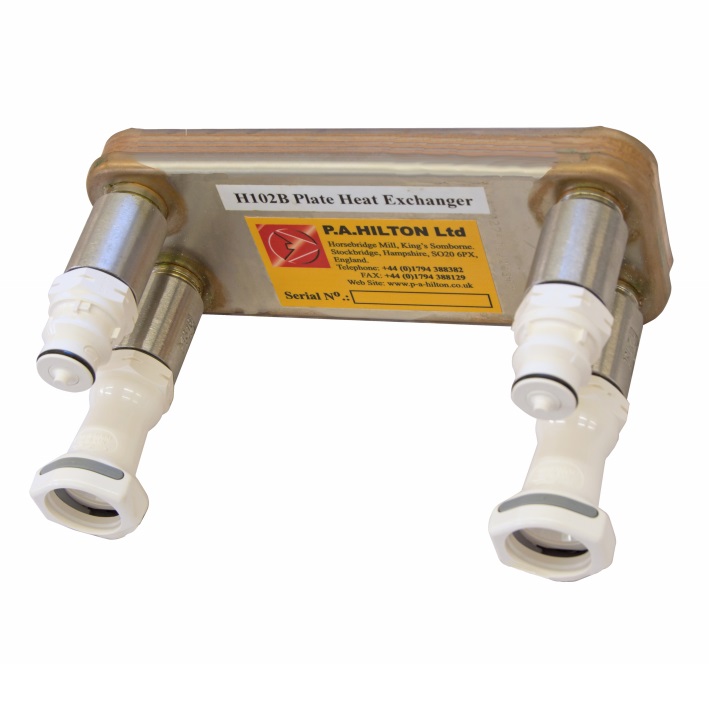

Module pédagogique d'étude d'un échangeur thermique a plaques pour banc d'études des échangeurs thermiques H102.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide enécoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur à plaques et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur de chaleur à plaques.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à plaques qui utilise la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courrant chaud et le courrant froid) ) à co-courant et contre-courant.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
APPAREIL D'ETUDE D'UN ECHANGEUR THERMIQUE A PLAQUES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Effectuer un bilan énergétique à travers un échangeur à plaques et calculer le rendement global à différents débits de fluide.
- Démontrer les différences entre les modes de transfert à co-courant et contre-courant leurs effets sur le transfert de chaleur, les rendements en température et les profils de température à travers un échangeur de chaleur à plaques.
- Déterminer le coefficient de transfert de chaleur global (U) pour un échangeur de chaleur à plaques qui utilise la Différence de Température Moyenne Logarithmique (LMTD) à co-courant et contre-courant.
- Etudier l'effet des changements de débits du fluide chaud et du fluide froid sur les rendements en température et coefficient de transfert de chaleur global.
- Etudier l'effet de la force motrice (différence entre le courant chaud et le courant froid) à co-courant et contre-courant.
Spécifications techniques requises:
- Ensemble de plaques en acier inoxydable brasées pour passage multiple en série donnant une surface totale de transfert de chaleur d'environ 24.000 mm².
- 4 thermocouples de type K mesurent les températures d'entrée et de sortie du fluide chaud et du fluide froid.
- Des raccords rapides permettront de relier rapidement l'unité de base et la modification du sens de circulation de l'écoulement ; parallèle / contre-courant.
- Manuel d'utilisation et de travaux pratiques en français
