Module pédagogique d'étude d'un échangeur de chaleur à double enveloppe avec serpentin et agitateur - H102D

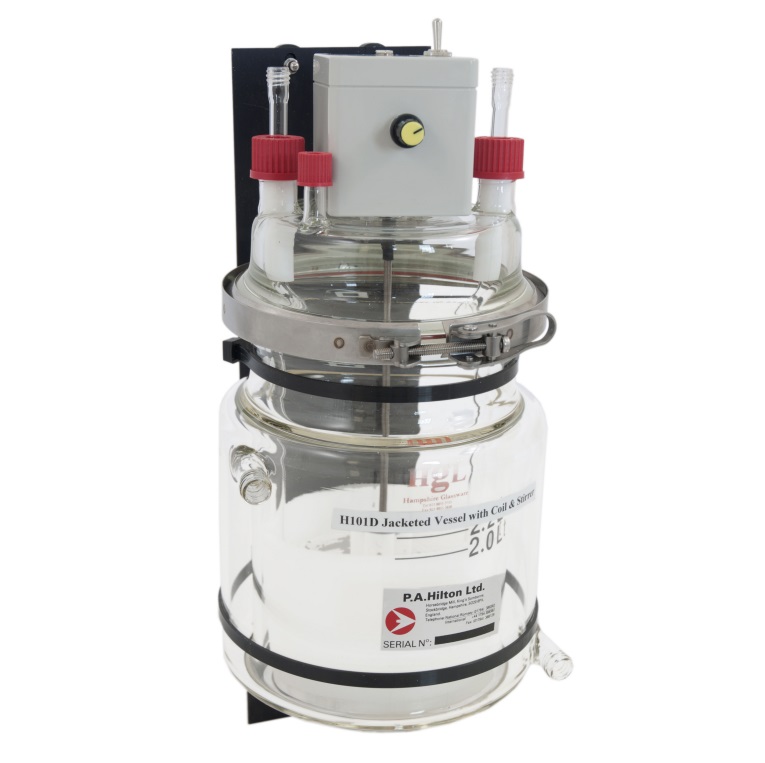

matériel pédagogique : Module pédagogique d'étude d'un échangeur de chaleur à double enveloppe avec serpentin et agitateur
Agrandir image

Description

Module pédagogique d'étude d'un échangeur de chaleur a double enveloppe avec serpentin et agitateur pour banc d'études des échangeurs thermiques H102.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Etude des caractéristiques chauffantes d'un récipient agité contenant une quantité fixe de liquide lorsque qu'il est chauffé en utilisant un fluide chaud circulant à travers une double enveloppe externe ou au travers du serpentin submergé.
- Etudier les modifications du coefficient de transfert de chaleur global et de la Différence de Température Moyenne Logarithmique lorsque la quantité de fluide dans le récipient modifie la température.
- Effectuer un bilan énergétique, calculez le rendement global et déterminer le coefficient de transfert de chaleur global pour un écoulement continu dans un récipient agité lorsque l'on chauffe par un serpentin immergé.
- Effectuer un bilan énergétique, calculez le rendement global et déterminer le coefficient de transfert de chaleur global pour un écoulement continu dans un récipient agité lorsque l'on chauffe par une double enveloppe externe.
- Etudier l'effet de l'agitation sur les caractéristiques du transfert de chaleur d'un récipient agité.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN ECHANGEUR A DOUBLE ENVELOPPE AVEC SERPENTIN ET AGITATEUR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration du transfert de chaleur indirect par chauffage ou refroidissement d'un fluide en écoulement à un autre lorsqu'ils sont séparés par une paroi solide.
- Etude des caractéristiques chauffantes d'un récipient agité contenant une quantité fixe de liquide lorsque qu'il est chauffé en utilisant un fluide chaud circulant à travers une double enveloppe externe ou au travers du serpentin submergé.
- Etudier les modifications du coefficient de transfert de chaleur global et de la Différence de Température Moyenne Logarithmique lorsque la quantité de fluide dans le récipient modifie la température.
- Effectuer un bilan énergétique, calculez le rendement global et déterminer le coefficient de transfert de chaleur global pour un écoulement continu dans un récipient agité lorsque l'on chauffe par un serpentin immergé.
- Effectuer un bilan énergétique, calculez le rendement global et déterminer le coefficient de transfert de chaleur global pour un écoulement continu dans un récipient agité lorsque l'on chauffe par une double enveloppe externe.
- Etudier l'effet de l'agitation sur les caractéristiques du transfert de chaleur d'un récipient agité.

Spécifications techniques requises:
- Récipient en verre avec un couvercle transparent équipé d'une chemise extérieure en verre. L'eau chaude peut passer par la chemise ou par un serpentin en verre situé à l'intérieur du récipient pour offrir un chauffage externe ou interne.
- Le récipient contient entre 1 et 2 litres, est agité par un agitateur à vitesse variable, et peut être alimenté séquentiellement ou en continu.
- Six thermocouples de type K mesurent les températures chaudes à l'admission, à la sortie de la chemise et du serpentin, les températures froides à l'admission du fluide et du contenu du récipient.
- Des raccords rapides permettront de relier rapidement le module et la conversion de la chemise chauffante au serpentin chauffant.
- Manuel d'utilisation et de travaux pratiques en français
