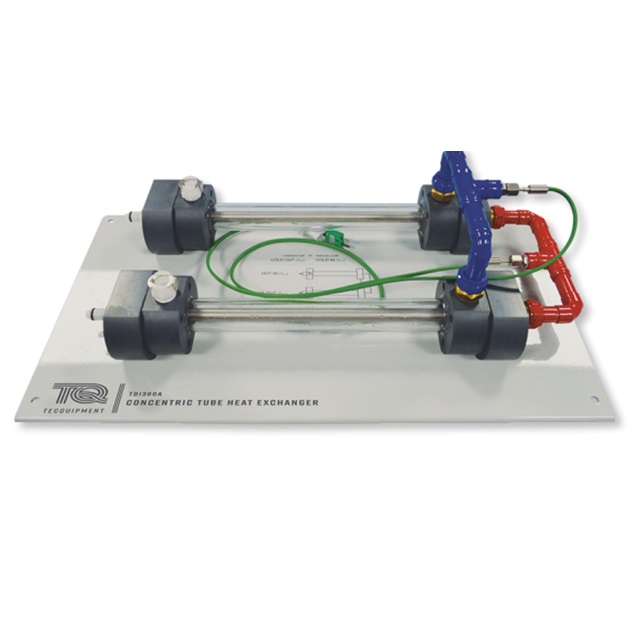

Module d'étude d'un échangeur thermique tubulaire concentrique - TD1360A
![matériel pédagogique : Module d'étude d'un échangeur thermique tubulaire concentrique](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1360A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Echangeur tubulaire concentrique pour banc pédagogique d'étude des échangeurs de chaleur TD360
Exploitations pédagogiques
L'échangeur permet de réaliser les travaux pratiques (TP) suivants:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Calcul du bilan énergétique et du rendement
- Étude des modes de fonctionnement à co-courant ou à contre-courant des échangeurs
- Détermination des coefficients de transferts de chaleur et influence sur ceux-ci du débit et de l'énergie motrice (différence de température)
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (seulement si vous possédez au minimum deux ou plusieurs échangeurs de chaleur optionnels)
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP)
Spécifications pour appel d'offres
ÉCHANGEUR À TUBES CONCENTRIQUES
L'échangeur devra permettre les exploitations pédagogiques suivantes:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Calcul du bilan énergétique et du rendement
- Étude des modes de fonctionnement à co-courant ou à contre-courant des échangeurs
- Détermination des coefficients de transferts de chaleur et influence sur ceux-ci du débit et de l'énergie motrice (différence de température)
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (en cas d'utilisation avec plusieurs échangeurs)
Spécifications techniques requises:
- Tube extérieur transparent de diamètres externe 30 mm et interne 20 mm
- Tube intérieur en acier inoxydable de diamètres externe 12 mm et de diamètre interne 10 mm (épaisseur de la paroi de 1 mm)
- Surface de transfert moyenne de 0,02 m²
- Deux thermocouples supplémentaires à la moitié de l'échangeur sur les fluides froid et chaud
- Raccords rapide pour connexion au module de base
- L'échangeur de chaleur sera fixé sur une plaque de base qui possèdera un diagramme schématique indiquant les connexions.
- Dimensions : 460 x 250 x 135 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en Français
