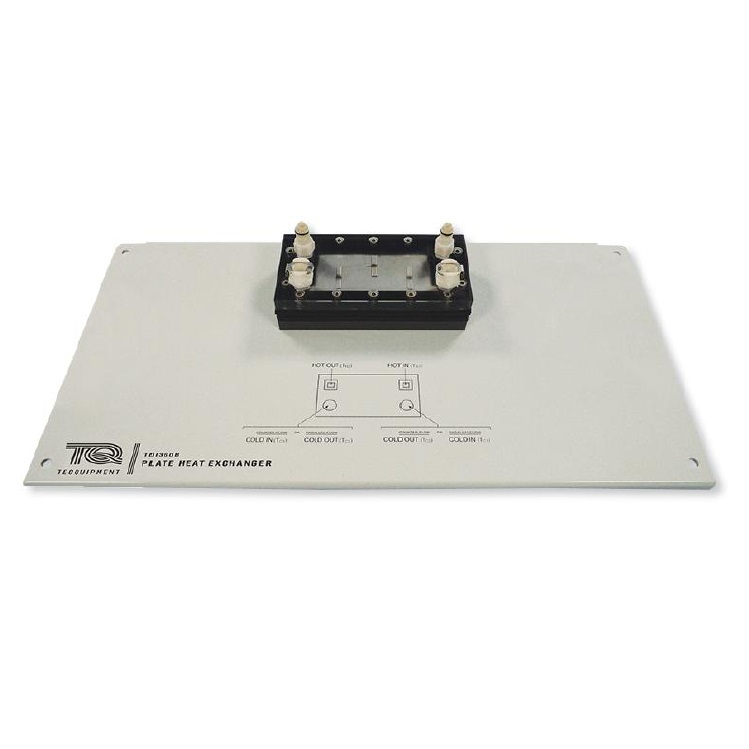

Module d'étude d'un échangeur thermique à plaque - TD1360B
![matériel pédagogique : Module d'étude d'un échangeur thermique à plaque](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1360B.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Echangeur à plaque pour banc pédagogique d'étude des échangeurs de cha
Exploitations pédagogiques
L'échangeur permet de réaliser les travaux pratiques (TP) suivants:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Calcul du bilan énergétique et du rendement
- Étude des modes de fonctionnement à co-courant ou à contre-courant des échangeurs
- Détermination des coefficients de transferts de chaleur et influence sur ceux-ci du débit et de l'énergie motrice (différence de température)
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (seulement si vous possédez au minimum deux ou plusieurs échangeurs de chaleur optionnels)
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP)
Spécifications pour appel d'offres
ÉCHANGEUR À PLAQUES
L'échangeur devra permettre les exploitations pédagogiques suivantes:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Calcul du bilan énergétique et du rendement
- Étude des modes de fonctionnement à co-courant ou à contre-courant des échangeurs
- Détermination des coefficients de transferts de chaleur et influence sur ceux-ci du débit et de l'énergie motrice (différence de température)
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (en cas d'utilisation avec plusieurs échangeurs)
Spécifications techniques requises:
- Plaque supérieure transparente
- Quatre plaques en acier inoxydable se surface 0,005 m² et d'épaisseur 1 mm avec des perturbateurs d'écoulement à la surface
- Entretoises plates en EPDM
- Surface d'échange de 0,02 m²
- Raccords rapide pour connexion au module de base
- L'échangeur de chaleur sera fixé sur une plaque de base qui possèdera un diagramme schématique indiquant les connexions.
- Dimensions : 240 x 245 x 95 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en français
