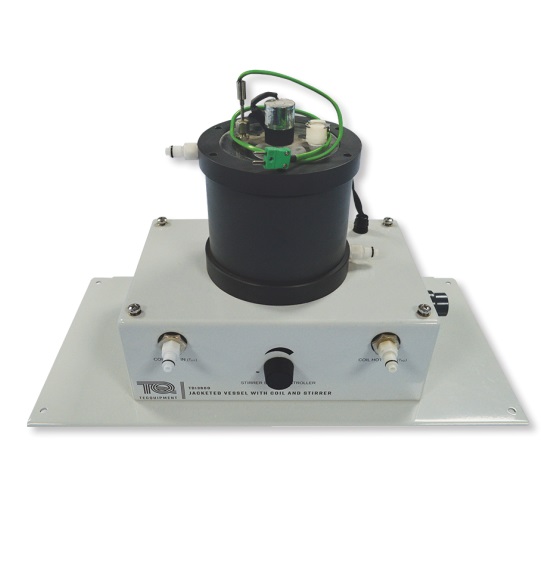

Module d'étude d'un échangeur à double enveloppe avec serpentin et agitateur - TD1360D
![matériel pédagogique : Module d'étude d'un échangeur à double enveloppe avec serpentin et agitateur](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1360D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Echangeur de chaleur à double enveloppe avec serpentin et agitateur pour banc pédagogique d'étude des échangeurs de cha
Exploitations pédagogiques
L'échangeur permet de réaliser les travaux pratiques (TP) suivants:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (seulement si vous possédez au minimum deux ou plusieurs échangeurs de chaleur optionnels)
- Chauffage continu et discontinu, avec et sans agitation, utilisant une double enveloppe ou un serpentin
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP)
Spécifications pour appel d'offres
ÉCHANGEUR AVEC DOUBLE ENVELOPPE, SERPENTIN ET AGITATEUR
L'échangeur devra permettre les exploitations pédagogiques suivantes:
- Étude des transferts de chaleur entre deux fluides séparés par une paroi
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Comparaison des différents types d'échangeur en termes de performance, de taille et de coût (seulement si vous possédez au minimum deux ou plusieurs échangeurs de chaleur optionnels)
- Chauffage continu et discontinu, avec et sans agitation, utilisant une double enveloppe ou un serpentin
Spécifications techniques requises:
- Couvercle transparent
- Tube extérieur en PVC de diamètres externe 125 mm et interne 113 mm
- Tube intérieur en acier inoxydable de diamètres externe 101 mm et interne 99 mm ? épaisseur de la paroi de 1 mm.
- Serpentin en acier inoxydable de diamètres externe 6 mm et interne 4 mm ? épaisseur de la paroi de 1 mm.
- Volume de l'enceinte (en mode discontinue) de 0,5 l (régulée par surverse)
- Surface de transfert moyenne de 0,02 m² pour la double enveloppe et le serpentin
- Agitateur ? avec moteur basse tension et régulateur de vitesse
- Un thermocouple supplémentaire pour mesurer la température de l'eau dans l'enceinte
- Raccords rapide pour connexion au module de base
- Dimensions : 440 x 275 x 290 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en français
