Module pédagogique d'étude du rayonnement et de la convection combinés - H112D

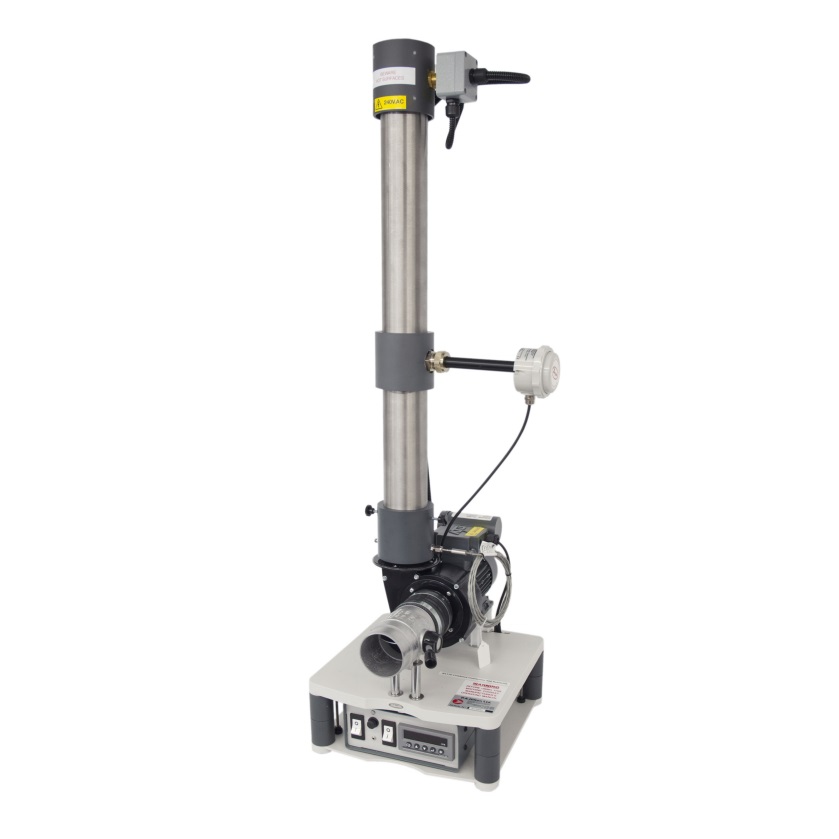

![matériel pédagogique : Module pédagogique d'étude du rayonnement et de la convection combinés](javascript:fenetreCent("/zoom.php?image=/image_produit/H112D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module d'étude du rayonnement et de la convection combines pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du transfert de chaleur par rayonnement et convection naturelle combinés (Qr + Qc) autour d'un cylindre horizontal noir mat sur une large gamme de puissance d'entrées et de températures de surface.
- Vérification par la mesure de la prédominance du coefficient de transfert de chaleur par convection (Hc) aux faibles températures de surface et de la prédominance du coefficient transfert par rayonnement (Hr) aux températures de surface élevées.
- Détermination de l'effet de la convection forcée sur le transfert de chaleur autour d'un cylindre pour différents débits d'air.
- Détermination du coefficient de transfert de chaleur local autour d'un cylindre pour différents débits d'air.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DU RAYONNEMENT ET DE LA CONVECTION COMBINES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du transfert de chaleur par rayonnement et convection naturelle combinés (Qr + Qc) autour d'un cylindre horizontal noir mat sur une large gamme de puissance d'entrées et de températures de surface.
- Vérification par la mesure de la prédominance du coefficient de transfert de chaleur par convection (Hc) aux faibles températures de surface et de la prédominance du coefficient transfert par rayonnement (Hr) aux températures de surface élevées.
- Détermination de l'effet de la convection forcée sur le transfert de chaleur autour d'un cylindre pour différents débits d'air.
- Détermination du coefficient de transfert de chaleur local autour d'un cylindre pour différents débits d'air.
Spécifications techniques requises:
- Conduit vertical de forme cylindrique. Sa température de surface pourra varier sur une large gamme afin d'étudier l'effet croissant du transfert de chaleur par rayonnement lorsque la température augmente.
- Elément chauffant cylindrique dia 10 mm, Longeur 70 mm, noir mat.
- Ventilateur centrifuge intégré. Vitesse variable de 0 à environ 8 m/s à l'aide d'un registre en entrée de ventilateur.
- Un thermocouple placé à la surface de l'élément chauffant cylindrique permettra de
mesurer la température de surface dans toutes les conditions opératoires.
- Un thermocouple placé dans la conduite
- Elément chauffant de puissance 100 Watts. avec mesure de l'entrée de puissance
- Température de fonctionnement dans le cylindre : 500°C
- Mesure de la vitesse de l'air circulant dans la conduite ; Vitesse de l'air : 0...8 m/s
- La mesure de vitesse de l'air est affichée sur un boîtier
- L'alimentation électrique de l'élément chauffant et l'affichage des mesures de température
sera effectuée par une unité de service extérieur pouvant servir à d'autres modules
expérimentaux.
- Dimensions : env 350 x 300 x 1200 mm
- Fourni avec manuel d'utilisation et d'expérimentation en français
