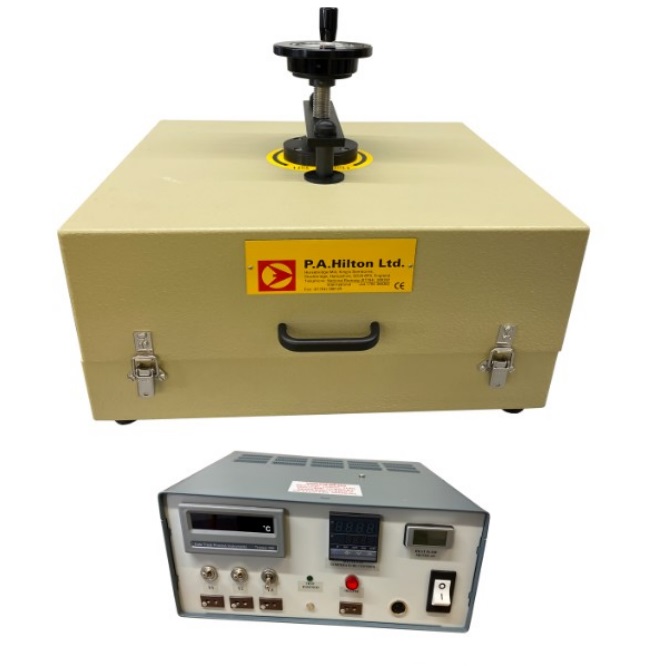

Module pédagogique d'étude de la conductivité thermique des matériaux de construction - H112N
![matériel pédagogique : Module pédagogique d'étude de la conductivité thermique des matériaux de construction](javascript:fenetreCent("/zoom.php?image=/image_produit/H112N.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module d'étude de la conductivité thermique des matériaux de construction pour banc pédagogique d'étude des méthodes de transmission de chaleur H112.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure rapide de la conductivité thermique de matériaux ayant une résistance thermique comprise dans une gamme de 0.1 à 1.4 m2 K/W. ( Résistance = épaisseur/conductivité)
- Mesure de la résistance thermique de matériaux de construction.
- Mesure de la résistance thermique d'échantillons fins empilés de matériaux de construction.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL DE DETERMINATION DE LA CONDUCTIVITE THERMIQUE DE MATERIAUX DE CONSTRUCTION
Le module permettra de faire des études comparatives sur la conductivité thermique de matériaux de construction et effectuer des travaux pratiques
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure rapide de la conductivité thermique de matériaux ayant une résistance thermique comprise dans une gamme de 0.1 à 1.4 m2 K/W. ( Résistance = épaisseur/conductivité)
- Mesure de la résistance thermique de matériaux de construction.
- Mesure de la résistance thermique d'échantillons fins empilés de matériaux de construction.
Spécifications techniques requises:
Banc de table conforme à la norme internationale ISO 8301.
- Le module utilisera une plaque chauffante électrique avec régulation type PID et une plaque refroidie à l'eau comprenant un fluxmètre thermique à haute sensibilité.
- Les échantillons à tester seront de dimension 300mm x 300mm
- Epaisseur maximale de l'échantillon : 75mm
- Température maximale de la plaque chaude : 70°C - Puissance 500 W.
- Plaques calibrée en silicone pour permettre la suppression des interstices d'air
- Boîtier isolé thermiquement afin de limiter les pertes thermiques.
- Système de mise en charge assurant une force de serrage identique pour tous les essais.
- Fluxmètre thermique connecté en sortie à un afficheur numérique sur une console auxiliaire d'instrumentation et de contrôle.
- Des thermocouples spéciaux seront placés de part et d'autre de la plaque de matériaux à étudier T° eau d'alimentation, T° plaque chaude, T° plaque froide). et permettront de déterminer le gradient de température à travers l'échantillon et d'en déduire la conductivité thermique.
- Un micromètre précision à cadran sera fourni pour permettre de mesurer l'épaisseur de l'échantillon in situ.
- Le module permettra d'empiler des échantillons de matériau pour effectuer des mesures en série
- Console de contrôle et d'instrumentation déportée devant compoter une régulateur PID, un afficheur numérique pour le fluxmètre thermique, un afficheur de température numérique, un indicateur de chargement des plaques, une lampe témoin de chauffage, 3 interrupteurs de température et les prises de raccordement à tous les capteurs.
- Dimensions: 450 x 450 x 500mm
- Fourni avec manuel d'utilisation et d'expérimentation en français
