Echangeur à plaque avec élément pour étude du transfert local de chaleur - H352B

matériel pédagogique : Echangeur à plaque avec élément pour étude du transfert local de chaleur
Agrandir image

Description

Plaque avec élément pour étude du transfert local de chaleur pour banc pédagogique d'étude d'un échangeur de chaleur à courants croisés H352.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude du coefficient de transfert de chaleur polaire pour un tube seul dans un écoulement d'air transversal à des vitesses allant jusqu'à 30m/s.
- Détermination du coefficient de transfert de chaleur local au point de stagnation sur un cylindre dans un courant croisé.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

ECHANGEUR A COURANTS CROISE AVEC ÉLEMENT DE TRANSFERT DE LA CHALEUR LOCAL

Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude du coefficient de transfert de chaleur polaire pour un tube seul dans un écoulement d'air transversal à des vitesses allant jusqu'à 30m/s.
- Détermination du coefficient de transfert de chaleur local au point de stagnation sur un cylindre dans un courant croisé.

Spécifications techniques requises:

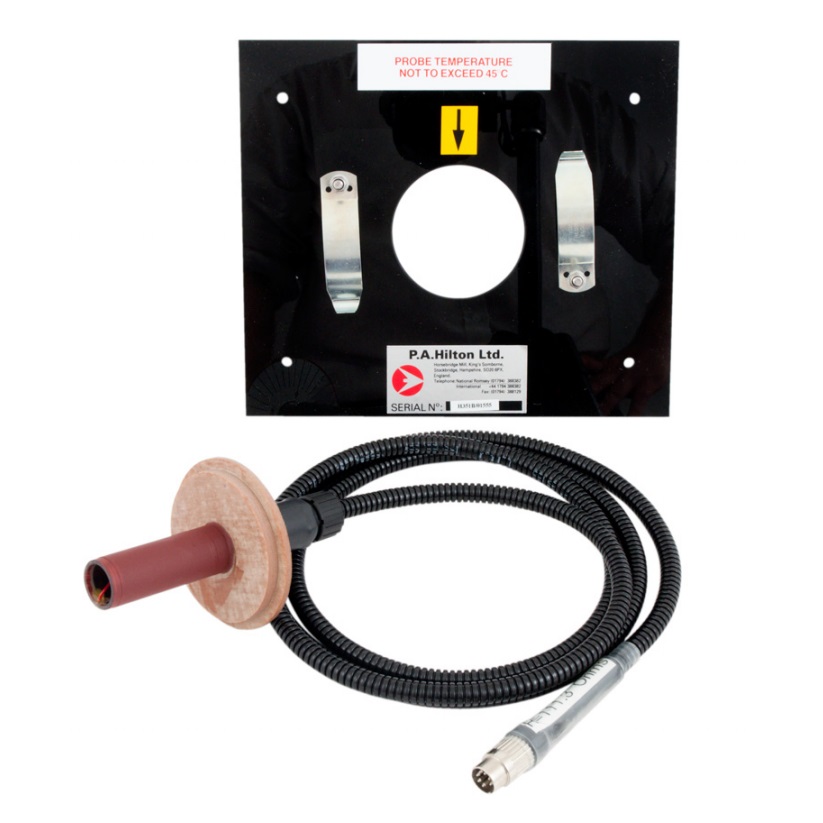

- Plaque en plastique noire avec un trou d'accès circulaire conçu pour se monter dans l'ouverture du conduit du module d'étude des échangeurs de Chaleur à courants croisés à fournir.
- L'élément chauffant possèdera une bride circulaire graduée qui se montera dans le trou d'accès et permettra à l'élément chauffant d'être tourné en rotation autour de son axe central perpendiculairement à l'écoulement
- Elément actif sera constitué d'un cylindre circulaire non-métallique enduit avec une surface électriquement conductrice et un contact circonférentiel à chaque bout.
- Un thermocouple permettra de mesurer la température locale.
- L'élément chauffant cylindrique se connectera directement dans le pupitre de commande et d'instrumentation à fournir ce qui permettra de mesurer la puissance basse tension fournie à l'élément chauffant ainsi que la température de la surface.
- Le courant électrique qui passera à travers la surface conductrice, émettra de la chaleur qui sera diffusée par convection jusqu'à ce qu'une condition de température stable soit établie.
- La mesure de la puissance, la température de surface et de la température de l'écoulement d'air, le coefficient de transfert de chaleur convectif localisé vers le thermocouple pourront être calculée.
- La variation de la température de la surface pourra être établie et on en déduira la variation du coefficient de transfert de chaleur local.
- En tournant le cylindre pas à pas on pourra enregistrer les profils de températures autour de l'élément chauffant.
- Dimensions et poids : env 200 x 80 x 210mm, Poids: 6.45 kg.
- Fourni avec manuel d'utilisation et d'expérimentation en français
