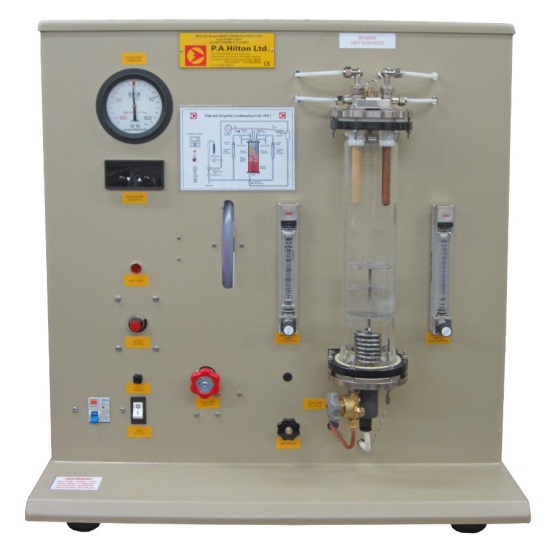

Banc pédagogique d'étude de la condensation par film et par goutte permettant d'étudier les flux de chaleur et les coefficients de transfert pendant la condensation de la vapeur, pour des pressions allant jusqu'à la pression atmosphérique. Appareil constitué d'n cylindre en verre robuste incorporant deux condenseurs refroidis à l'eau et un élément chauffant de puissance variable pour la production de vapeur. L'un des condenseurs est spécialement traité pour produire une condensation en goutte, tandis que l'autre possède une surface en cuivre oxydée pour la condensation en film. Un système d'acquisition de données HC911A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observation visuelle de la condensation par film et par goutte, ainsi que de l'ébullition nucléée.
- Détermination du flux de chaleur (qui peut approcher 1000 kW/m²) et du coefficient de transfert de chaleur de surface, pour des condensations par film et par goutte à des pressions allant jusqu'à la pression atmosphérique.
- Etude de la relation pression de saturation /température, pour des températures d'eau allant de 20° à 100° C.
- Démonstration et étude de l'effet de l'air présent dans les condenseurs.
- Démonstration de la loi de Dalton.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
APPAREIL D'ETUDE DE LA CONDENSATION PAR FILM ET PAR GOUTTE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Observation visuelle de la condensation par film et par goutte, ainsi que de l'ébullition nucléée.
- Détermination du flux de chaleur (qui peut approcher 1000 kW/m²) et du coefficient de transfert de chaleur de surface, pour des condensations par film et par goutte à des pressions allant jusqu'à la pression atmosphérique.
- Etude de la relation pression de saturation /température, pour des températures d'eau allant de 20° à 100° C.
- Démonstration et étude de l'effet de l'air présent dans les condenseurs.
- Démonstration de la loi de Dalton.
Spécifications techniques requises:
- Banc didactique de table monté sur un panneau en résine
- Chambre à vapeur : cylindre de verre à paroi épaisse, avec extrémités évasées et joints en PTFE (Téflon) pour couvercles en laiton plaqué nickel.
- Deux condenseurs, refroidis à l'eau (Diamètre extérieur : 12.7 mm, Longueur : 90 mm) fabriqués à partir de cuivre et laiton et comportant un échangeur de chaleur pour réduire la variation des températures de surface.
- Pour le condenseur par goutte : condenseur plaqué or
- Pour le condenseur par film, condenseur sans revêtement de surface.
- Chaque tube de condenseur sera équipé de trois thermocouples pour mesurer la température moyenne du métal, et de deux thermocouples pour donner les températures d'entrée et de sortie d'eau.
- Elément chauffant : serpentin de 3 kW, avec protection thermique.
- Régulateur de chauffage : commande manuelle TRIAC permettant de faire varier la puissance d'environ 0.4 à 3 kW.
- Circuit d'extraction d'air : refroidissement par air, séparateur et pompe à vide, avec les vannes nécessaires.
- Indicateur analogique de température multi-voie pour mesures des températures importantes.
- Manomètre de 100 mm de diamètre pour donner la pression de la chambre, gamme : 100 à +100 kNm-2
- Débimètres à flotteur à section variable avec vanne de réglage pour mesurer le débit d'eau à travers les condenseurs.
- Gamme : un de 4 à 50 gm s-1 (Goutte) -un de 1 à 12 gm s-1 (Film)
- Soupape de sécurité à ressort monté sur le couvercle supérieur du cylindre, reglée à 20 KN m-2
- Pressostat
- Protection thermique
- Fourni avec manuel d'utilisation avec travaux pratiques
