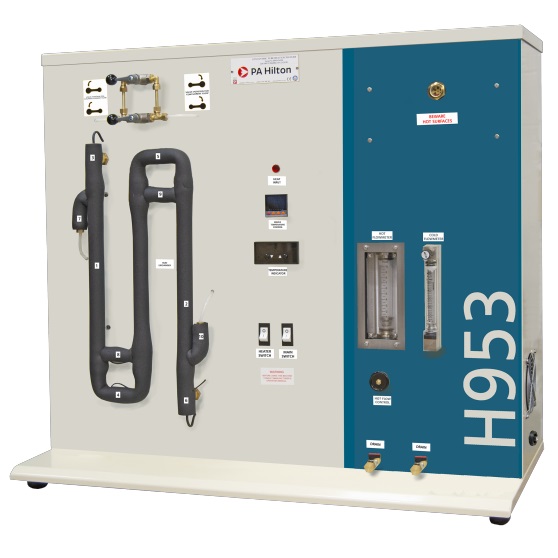

Banc pédagogique d'étude d'un échangeur thermique concentrique eau/eau (ancienne ref H952) permettant d'étudier un échangeur de chaleur à tube concentrique et d'effectuer des mesures rapides des coefficients d'échanges thermiques de surface et globaux en écoulement turbulent. Il permet d'obtenir des profiles de températures sur 4 points à travers l'échangeur de chaleur en mode co-courant et contre-courant et d'établir, entre autres, la relation entre les nombres de Nusselt, Reynolds et Prandtl. Un système d'acquisition de données HC953A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du taux de transfert thermique, la moyenne logarithmique des différences de températures, coefficient de transfert thermique global, profils de température en 4 points différents des écoulements des liquides chaud et froid.
- Détermination du coefficient de surface à l'intérieur et à l'extérieur du tube et de l'effet de la viscosité du fluide.
- Comparaison des performances en écoulement co-courant et à contre-courant.
- Etude de la relation entre les nombres de Nusselt (Nu), Reynolds (Re) et Prandtl (Pr), pour des nombres de Reynolds jusqu'à 65 000 et des nombres de Prandtl situés entre 2.5 et 5.
- Détermination des constantes du nombre de Nusselt. Nu=k Rea Prb.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
ECHANGEUR THERMIQUE EAU/EAU EN ECOULEMENT TURBULENT
L'appareil permettra d'obtenir des résultats quantitatifs concernant les coefficients de transferts thermiques de surface et globaux d'un échangeur à tubes concentriques en écoulement turbulent. Il permettra d'obtenir des profiles de températures détaillés et d'établir, entre autres, la relation entre les nombres de Nusselt, Reynolds et Prandtl.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du taux de transfert thermique. Ecart logarithmique des moyennes de températures. Coefficient de transfert thermique global.Profiles de température en 4 points différents des liquides chaud et froid.
- Détermination du coefficient de surface à l'intérieur et à l'extérieur du tube, en fonction de la vitesse d'écoulement du fluide.
- Comparaison des résultats en écoulement parallèle ou à contre-courant.
- Détermination de la relation entre les nombres de Nusselt (Nu), Reynolds (Re) et Prandtl (Pr), pour des nombres de Reynolds jusqu'à 65 000 et des nombres de Prandtl situés entre 2.5 et 5.
- Détermination des constantes du nombre de Nusselt
Spécifications techniques requises:
- Châssis de table construit en matière plastique moulée
- Echangeur à tubes concentriques, surface 0.0288 m².
- Résistance de chauffe : 3 kW avec commande par régulateur PID
- Pompe pour circulation du liquide chaud
- Un débitmètre pour l'eau froide.
- Un débitmètre pour l'eau chaude
- 10 Thermocouples de type T et un afficheur digital, résolution 0.1°C, avec commutateur.
- 2 vannes de pour régler le circuit d'eau froide en co ou contre courant
- Tous les composants électriques seront reliés à la terre et protégés par fusible.
- Un thermostat limitera la température de l'eau à 90° pour la sécurité de l'utilisateur.
- Possibilité de raccorder un système d'acquisition de données informatique en option
- Alimentation électrique : 220/240 V, 50 Hz, 3,1 kW, avec terre
- Dimensions (l x h x p) :1060 x 920 x 430 mm, Poids : 60 kg
- Fourni avec manuel d'utilisation et d'expérimentation en français
