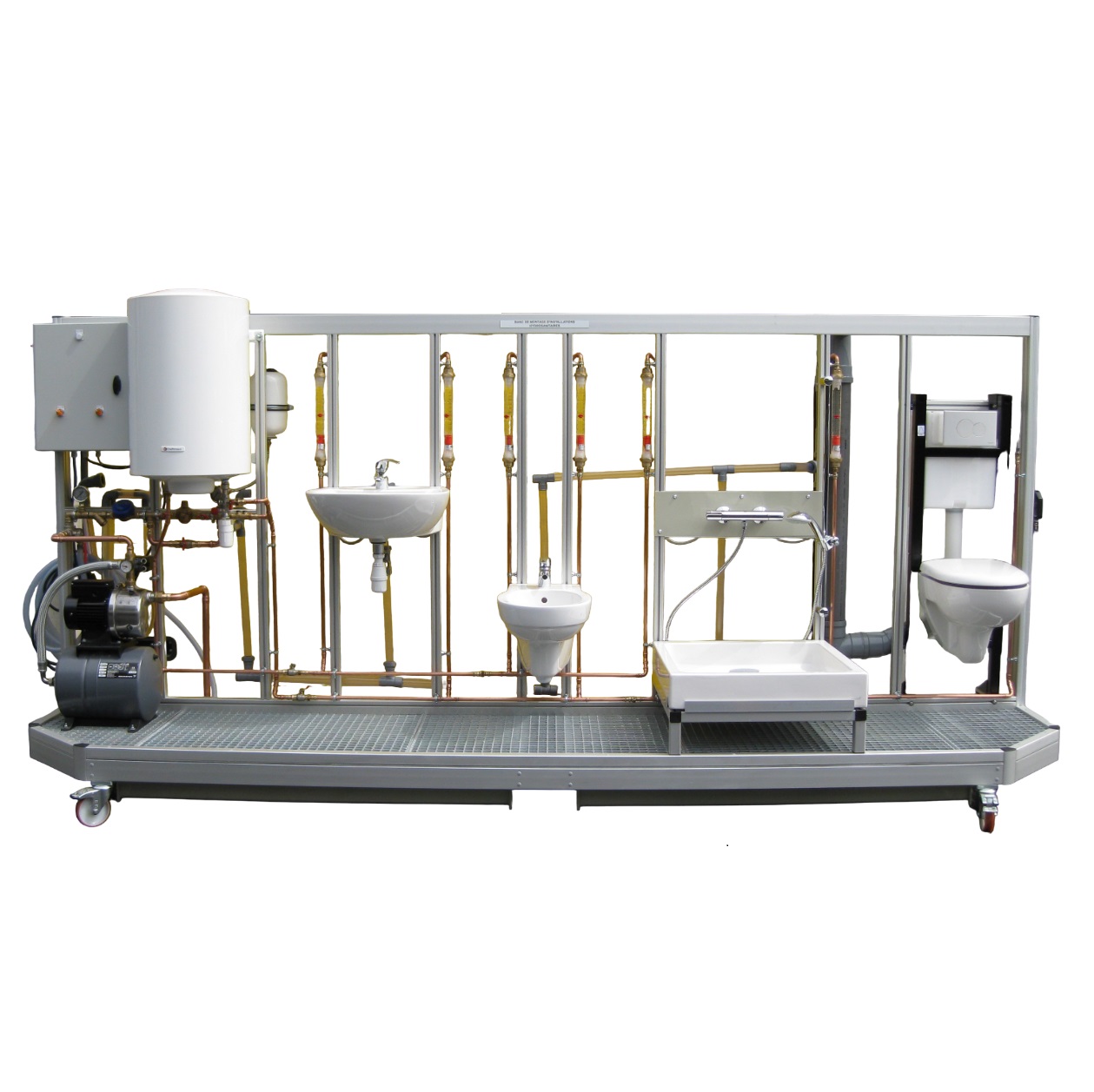

Banc didactique de montage d'installations hydrosanitaires - SANI10P
![matériel pédagogique : Banc didactique de montage d'installations hydrosanitaires](javascript:fenetreCent("/zoom.php?image=/image_produit/SANI10P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Installation hydrosanitaire didactique montée sur skid mobile permettant aux élèves d'acquérir une expertise professionnelle dans lesdomaines suivants :
- L'agencement (aires fonctionnelles des appareils)
- L'acoustique (réduire les bruits émis par les équipements)
- Les méthodes de fixations (connaissance des charges limites des cloisons)
- La nature de l'eau (traitement éventuel à appliquer)
- L'alimentation en eau (dimensionner un réseau et une robinetterie)
- L'évacuation en eau (dimensionnement et ventilation)
- Les matériaux (conduite sous pression ou d'évacuation, appareils sanitaires..)
L'objectif de ce banc didactique est d'aborder la plupart des ces sujets et d'avoir pour chacun d'eux une application pratique.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Réseaux de distribution :
- Dimensionnement et choix des appareils,
- Réseau d'eau froide et d'eau chaude,
- Préparateur ECS électrique,
- Organes de protection (sanitaire et corporelle),
- Etude d'un surpresseur,
- Influence débit/perte de charge.
- Réseaux d'évacuation :
- Conception et dimensionnement (en fonction des règles de calcul des débits de base et probables),
-Techniques de ventilation des réseaux d'évacuation,
- Rôle des siphons, distinction des réseau eaux usées et eaux vannes.
Spécifications pour appel d'offres
BANC DIDACTIQUE DE MONTAGE D'INSTALLATIONS HYDROSANITAIRES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Réseaux de distribution :
- Dimensionnement et choix des appareils,
- Réseau d'eau froide et d'eau chaude,
- Préparateur ECS électrique,
- Organes de protection (sanitaire et corporelle),
- Etude d'un surpresseur,
- Influence débit/perte de charge.
- Réseaux d'évacuation :
- Conception et dimensionnement (en fonction des règles de calcul des débits de base et probables),
-Techniques de ventilation des réseaux d'évacuation,
- Rôle des siphons, distinction des réseau eaux usées et eaux vannes.
Spécifications techniques requises:
- Châssis metallique sur lequel seront placé différents appareils sanitaires avec leur robinetterie, l'instrumentation permettant de mesurer les débits, consommation et pressions.
- Devra permettre aux élèves de refaçonner tout ou partie d'un réseau hydraulique (alimentation et réseau d'évacuation) et d'effectuer des contrôles et réglages.
- Surpresseur 0,75kW réservoir à diaphragme 24L,
- Chauffe-eau électrique gamme blindé 75L 1200W
- Lavabo équipé d'un mélangeur monocommande pour lavabo
- Bidet suspendu équipé d'un mélangeur monocommande pour bidet,
- Receveur de douche à poser équipé d'un mitigeur thermostatique de marque
- WC suspendu
? Vanne 3 voies en L de sélection de réseau (eau réseau ou eau recyclée)
? Manomètre à tube de BOURDON 0-10 bar en entrée et 0-4 bar en sortie détendeur
? Filtre à tamis
- Réducteur de pression,
- Compteur d'eau,
- Vanne de Bypass,
- Clapet antipollution type EA,
- Groupe de sécurité 7 bar,
- Vase d'expansion sanitaire 8L,
- Vanne d'isolement eau chaude et eau froide,
- 7 Débitmètres à flotteur 0-1000 l/h,
- Crépine équipé d'un clapet anti-retour,
- 2 bacs de réserve d'eau volume 100L communicants,
- Vanne de vidange partielle
? 2 Réseaux d'évacuation en PVC avec joints représentant une évacuation en séparatif ou en chute unique avec ventilation des siphons
? Armoire électrique de commande avec protections et interrupteur horaire
- Alimentation électrique: 230V - 50/ 60Hz-16A
- Dimensions : 4000 x 985 x 2000 mm
- Fourni avec manuel d'utilisation et de TP en Français
