Banc didactique de mesure par thermographie infrarouge - AR0435
![matériel pédagogique : Banc didactique de mesure par thermographie infrarouge](javascript:fenetreCent("/zoom.php?image=/image_produit/AR0435.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

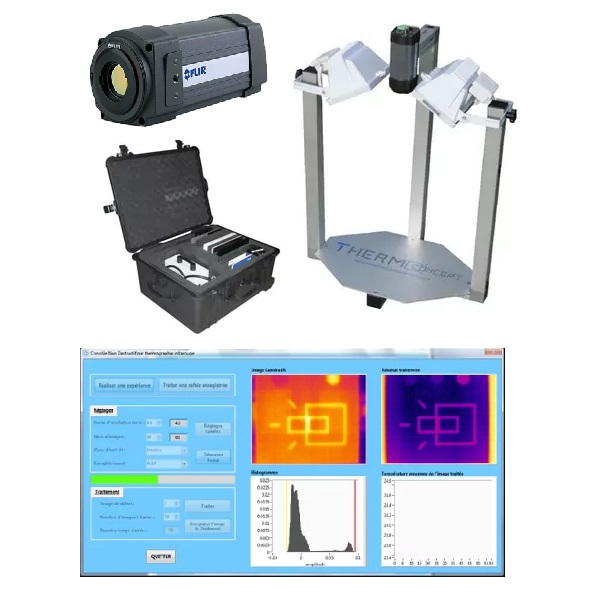

Banc didactique de mesure par thermographie infrarouge avancé permettant aux étudiants de se familiariser avec la technologie infrarouge, d'en apprécier les avantages et de se rendre compte des difficultés inhérentes à son utilisation. Ce banc permet d'initier les étudiants aux principaux phénomènes thermiques (réflexion, émission, rayonnement, loi de Planck) et d'estimer les propriétés thermophysiques (effusivité thermique) de différents matériaux.
Tous les accessoires sont rangés dans une mallette et le système est fourni avec un logiciel professionnel pour utilisation de la caméra en laboratoire et un logiciel dédié au TP.
Plusieurs options viennent compléter le banc :
- Module emissivité ref AR0429: Système chauffant avec revêtements de différentes émissivités
- Module CND COMPOSITES ref AR0657: Echantillon composite avec défauts qualibrés intégrés pour module Contrôle Non Destructif - Matière : composite carbone/epoxy
- Module CND PVC ref AR0658: Echantillon polymère avec défauts qualibrés intégrés pour module Contrôle Non Destructif - Matière : PVC
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Initiation aux principaux phénomènes thermiques (réflexion, émission, rayonnement)
- Etalonnage d'une caméra infrarouge
- Détection des défauts dans un échantillon témoin grâce à une excitation modulée Lock-In
- Mesure de l'émissivité de différents revêtements (en option)
- Fourni avec Clé USB incluant des sujets de TP version enseignant et élève
Spécifications pour appel d'offres
BANC DIDACTIQUE DE MESURE PAR THERMOGRAPHIE INFRAROUGE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Initiation aux principaux phénomènes thermiques (réflexion, émission, rayonnement)
- Etalonnage d'une caméra infrarouge
- Détection des défauts dans un échantillon témoin grâce à une excitation modulée Lock-In
- Mesure de l'émissivité de différents revêtements (en option)
Spécifications techniques requises:
- Un banc de TP en profilés aluminium avec plateau support
- Une caméra infrarouge bolométrique FLIR avec matrice d'au moins 320x240 pixels, une fréquence d'acquisition minimum de 30Hz et une sensibilité thermique supérieure à 30mK
- Deux lampes halogènes
- Un boitier EDEVIS de gestion de l'excitation thermique modulée
- Une valise pour ranger l'ensemble des échantillons et accessoires
- 7 échantillons différents + 1 échantillon CND témoin
- Un système chauffant + Capteur portable de température avec sonde durcie à angle droit pour mesure de température de surface
- Un ordinateur avec Windows 10 ou ultérieur avec pré-installation des logiciels et drivers
- Un logiciel EDEVIS DisplayIMG Elements
- Fourni avec clé USB incluant des sujets de TP version enseignant et élève
- Tutoriel vidéo de prise en main du matériel du TP et du logiciel
- Possibilité de fournir en option un module d'emissivité avec système chauffant et revêtements de différentes émissivités
