Banc didactique de mesure de la conductivité thermique et de l'effusivité thermique par les méthodes du fil chaud et du - AR0631
![matériel pédagogique : Banc didactique de mesure de la conductivité thermique et de l'effusivité thermique par les méthodes du fil chaud et du](javascript:fenetreCent("/zoom.php?image=/image_produit/AR0631.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique de mesure de la conductivité thermique et de l'effusivité thermique par les méthodes du fil chaud et du plan chaud.
Le banc permet aux étudiants d'étudier les principes théoriques associés aux deux méthodes, ainsi que leurs limites d'utilisation.
Les étudiants réalisent des essais leur permettant de déterminer la conductivité et l'effusivité des différents matériaux fournis.
Ce banc existe également en version avec une seule méthode de mesure :
- Banc de mesure de la conductivité thermique et de l'effusivité thermique par la méthode du fil chaud ref AR0635
- Banc de mesure de la conductivité thermique et de l'effusivité thermique par la méthode du plan chaud ref AR0636
Les sondes sont également disponbles séparéments:
- Sonde fil chaud ref AR0638
- Sonde plan chaud ref AR0637
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude théorique de la méthode du Fil Chaud et de la méthode du Plan Chaud
- Mesure de la conductivité thermique de 3 matériaux différents
- Mesure de l'effusivité thermique de 3 matériaux différents
- Fourni avec Clé USB incluant des sujets de TP version enseignant et élève
Spécifications pour appel d'offres
BANC DIDACTIQUE DE MESURE DE LA CONDUCTIVITE THERMIQUE ET DE L'EFFUSIVITE THERMIQUE PAR LES METHODES DU FIL CHAUD ET DU PLAN CHAUD
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude théorique de la méthode du Fil Chaud et de la méthode du Plan Chaud
- Mesure de la conductivité thermique de 3 matériaux différents
- Mesure de l'effusivité thermique de 3 matériaux différents

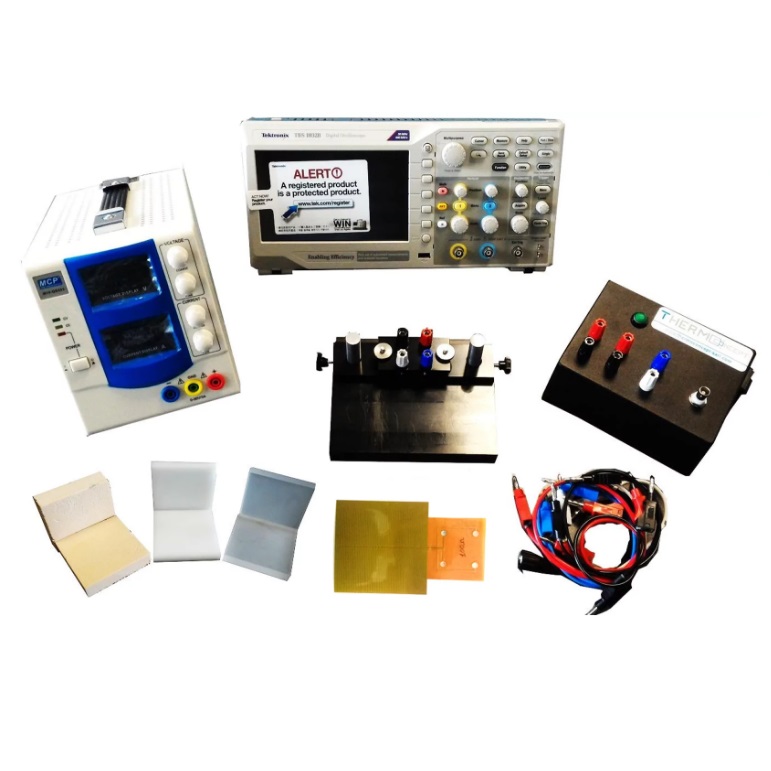

Spécifications techniques requises:
- Porte échantillon à hauteur réglable permettant de mesurer des échantillons de différentes épaisseurs
- Trois paires d'échantillons de différents matériaux
- 1 sonde Fil Chaud
- 1 sonde Plan Chaud
- Alimentation électrique 30V-3A
- Un oscilloscope numérique portable à 2 voies
- Un boitier de conditionnement du signal et de déclenchement manuel de l'excitation
- Fourni avec un logiciel permettant à l'utilisateur de traiter les essais, d'exporter et d'enregistrer les données expérimentales au format csv
- Alimentation électrique en 220/240V, 50Hz
- Dimensions sonde fil chaud : 50 x 75 mm
- Dimensions sonde plan chaud : 75 x75 mm
- Dimensions des échantillons : blocs de 76 x 76 mm et d'épaisseur variable
- Fourni avec Clé USB incluant des sujets de TP version enseignant et élève
