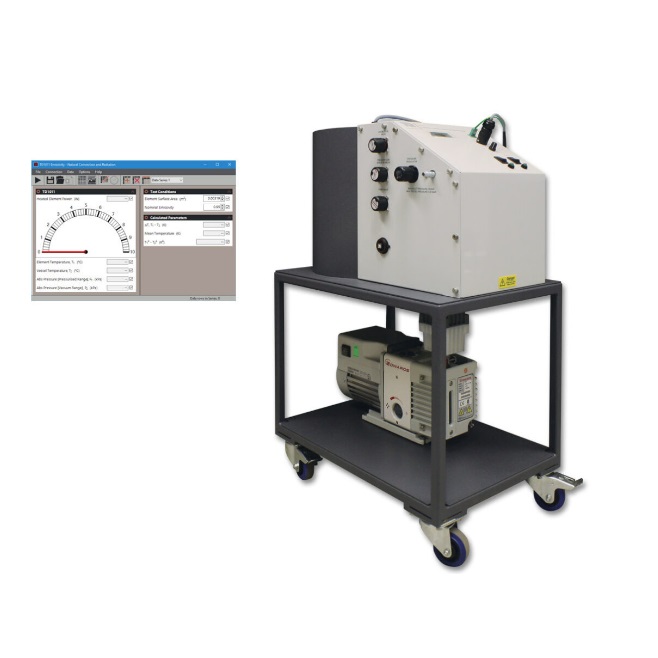

Appareil pédagogique d'étude de la convection naturelle et du rayonnement - TD1011V
![matériel pédagogique : Appareil pédagogique d'étude de la convection naturelle et du rayonnement](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1011V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil pédagogique d'étude de la convection naturelle et du rayonnement monté sur châssis au sol permettant aux étudiants d'étudier les phénomènes de transfert de chaleur par convection naturelle et rayonnement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de l'émissivité
- Vérification de la constante de Stefan-Boltzmann
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DE LA CONVECTION NATURELLE ET DU RAYONNEMENT
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination de l'émissivité
- Vérification de la constante de Stefan-Boltzmann
Spécifications techniques requises:
- Le banc doit permettre l'étude du transfert de chaleur par convection naturelle et rayonnement à différentes pressions jusqu'au vide.
- Un petit élément chauffant de diam 6.35 mm, long 150 mm avec une surface noire mate maintenu au centre d'un caisson pressurisé.
- Un thermocouple de type T fixé à la surface de l'élément chauffant pour mesurer la température.
- Le caisson sera également noir à l'intérieur, et sera équipé d'un thermocouple fixé sur sa paroi pour mesurer la température dans le caisson.
- Le caisson pourra être pressurisé avec de l'air comprimé jusqu'à 1 bar (manomètre) ou dépressurisé jusqu'à environ 5 Pa (absolu).
- Le caisson sera équipé de deux transducteurs de pression différents ; un pour les pressions au-dessus de la pression atmosphérique et un autre à jauges de déformation actives pour les pressions au-dessous de la pression atmosphérique.
- Pompe à vide,
- Régulateur de pression pour une alimentation externe en air comprimé (jusqu'à 10 bars).
- Soupape de décharge de sécurité afin de protéger le matériel et l'utilisateur.
- Affichage numérique de la puissance de l'élément chauffant, des températures et des pressions
- Pression de fonctionnement maximale: 1.25 bar (2.25 bars absolue)
- Température maximale de la surface de l'élément: 200ºC , émissivité nominale 0.95
- Appareil monté sur châssis en acier mécano soudé peint avec roulettes
- Système d'acquisition de données informatique intégré à l'équipement, avec raccordement à un PC par prise Usb et logiciel fourni.
- Logiciel permettant l'affichage en temps réel de la puissance de l'élément chauffant, sa température, la température du caisson, de la Pression absolue, d'effectuer des calculs et d'exporter les données vers Excel sous forme de rapport
- Alimentation électrique : 220 V - 50 Hz
- Dimensions : 480 mm x 670 mm x 1020 (h) mm
- Manuel d'utilisation et de travaux pratiques
