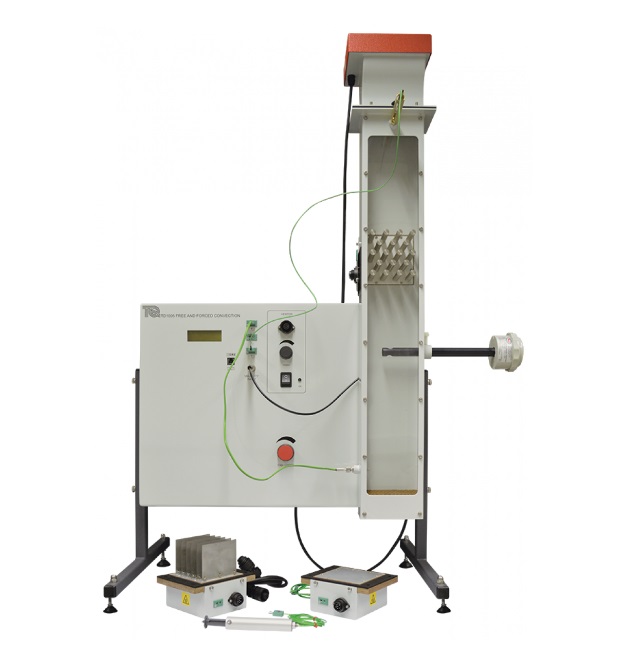

Appareil pédagogique d'étude de la convection libre et forcée - TD1005

matériel pédagogique : Appareil pédagogique d'étude de la convection libre et forcée
Agrandir image

Description

Appareil pédagogique d'étude de la convection libre et forcée permettant d'étudier la convection libre et forcée d'une plaque plate, d'une plaque plane, d'une plaque équipée d'ailettes et d'une plaque équipée de tubes.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison de la convection libre et forcée pour différentes surfaces d'échange thermique
- Comparaison de la convection libre à partir de surfaces verticale et horizontale (ailettes)
- Comparaison du rendement des surfaces de transfert de chaleur
- Comparaison du coefficient de transfert de chaleur et du nombre de Nusselt pour la convection libre et forcée
- Distribution de la température le long des surfaces tubulaires et à ailettes
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ÉTUDE DE LA CONVECTION LIBRE ET FORCÉE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison de la convection libre et forcée pour différentes surfaces d'échange thermique
- Comparaison de la convection libre à partir de surfaces verticale et horizontale (ailettes)
- Comparaison du rendement des surfaces de transfert de chaleur
- Comparaison du coefficient de transfert de chaleur et du nombre de Nusselt pour la convection libre et forcée
- Distribution de la température le long des surfaces tubulaires et à ailettes

Spécifications techniques requises:
- Une conduite verticale dans lequel les différentes plaques proposées peuvent être insérées.
- Un ventilateur à vitesse variable
- Deux thermocouples en amont et en aval de la plaque dans la conduite
- Une plaque plane avec système de chauffage intégré et un thermocouple de surface
- Une plaque plane avec faisceau d'ailettes avec système de chauffage intégré et un thermocouple de surface
- Une plaque plane avec faisceau de tubes avec système de chauffage intégré et un thermocouple de surface
- La sonde de températuresituée en bas de la conduite se déplacera dans un système de traversé de paroi pour mesurer la distribution de température au travers de la section de la conduite.
- Une sonde supplémentaire permettra aux étudiants de mesurer la répartition de température le long d'une ailette ou le long d'un tube des échangeurs.
- Un anémomètre pour la mesure de la vitesse de l'air
- Deux boutons de contrôle pour faire varier la vitesse de l'air et la puissance fournie à la plaque
- Un afficheur numérique permettant de visualiser la puissance fournie, la vitesse de l'air et les températures mesurées par les thermocouples.
- Un panneau de commande et de mesure Fournisant l'alimentation en puissance et l'affichage des mesures des différents capteurs
- Dimensions: env 850 x 550 x 1200 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en Français
