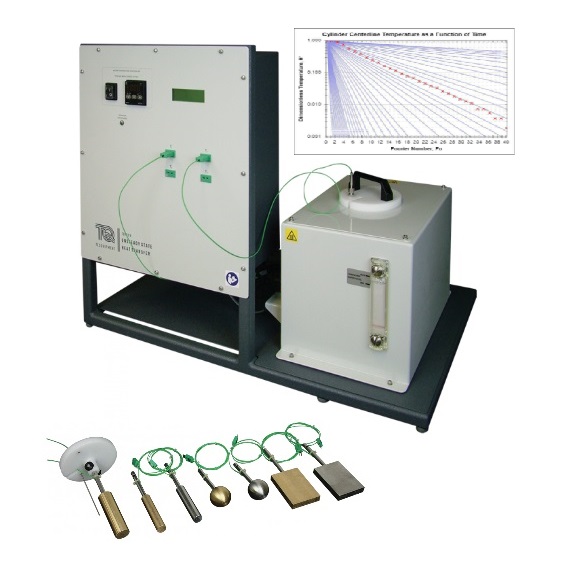

Appareil d'étude des transferts de chaleur en régime non stationnaire - TD1009V
![matériel pédagogique : Appareil d'étude des transferts de chaleur en régime non stationnaire](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1009V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique devant permettre de mesurer les transferts de chaleur en régime transitoire de corps de différentes formes et conductivités thermiques.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Variation transitoire de la température lors d'une immersion soudaine (État non stationnaire)
- Influence de la forme et de la surface du corps d'essai sur le transfert de chaleur
- Influence de la conductivité thermique des matériaux sur le transfert de chaleur
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES TRANSFERTS DE CHALEUR EN REGIME NON STATIONNAIRE
Appareil didactique devant permettre de mesurer les transferts de chaleur en régime transitoire de corps de différentes formes et conductivités thermiques.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Variation transitoire de la température lors d'une immersion soudaine (État non stationnaire)
- Influence de la forme et de la surface du corps d'essai sur le transfert de chaleur
- Influence de la conductivité thermique des matériaux sur le transfert de chaleur
Spécifications techniques requises:
- Module didactique de table monté sur châssis mécano soudé en acier peint
- Réservoir fermé devant posséder un grand volume d'eau comparé aux corps d'essais
- indicateur de niveau d'eau du réservoir
- Résistance de chauffe dans le réservoir
- Régulateur de température d'eau
- Support d'échantillons placé au-dessus du réservoir
- Mesure de température à l'aide de 3 thermocouples (température d'eau dans le réservoir, température à proximité de l'échantillon, température au centre de l'échantillon)
- Affichage numérique de toutes les valeurs mesurées sur afficheur LCD
- Jeu de corps d'essai de différentes formes à base de différents matériaux afin de multiplier les possibilités expérimentales, au minimum
- 2 sphères pleines diam. 45 mm (1 en laiton, 1 en acier inoxydable)
- 3 cylindres pleins diam. 20 mm et 30 mm (2 en laiton, 1 en acier inoxydable)
- 2 plaques rectangulaires pleines 15 x 67 x 100 mm (1 en laiton, 1 en acier inoxydable)
- A fournir avec système d'acquisition de données avec interface Usb intégrée au banc
- Logiciel d'acquisition et de traitement avec interface graphique permettant l'affichage des valeurs suivantes:
- Températures de l'eau, de référence, de l'échantillon
- Des dimensions de l'échantillon, de son type, de son matériau, sa conductivité thermique, diffusivité thermique, masse volumique, Cp
- Dimensions : env 755 x 480 x 640 mm
- Manuel d'utilisation et de travaux pratiques
