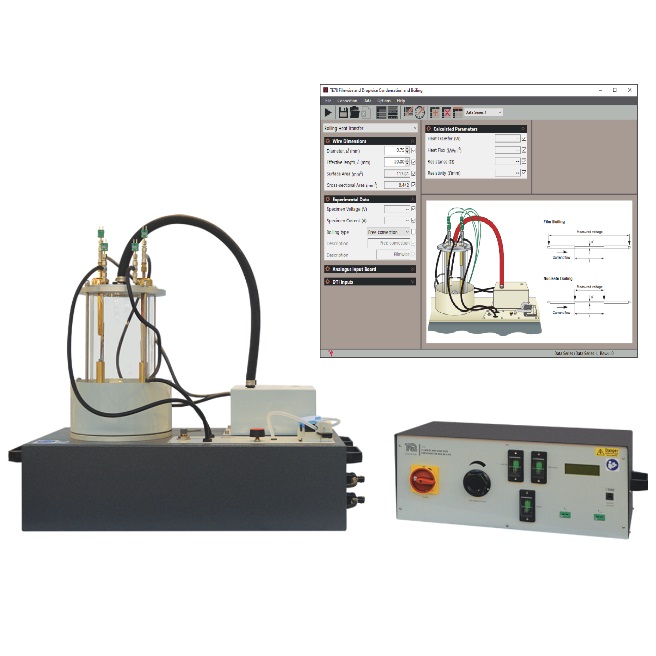

Appareil d'étude de l'ébullition et de la condensation par film et par goutte - TE78
![matériel pédagogique : Appareil d'étude de l'ébullition et de la condensation par film et par goutte](javascript:fenetreCent("/zoom.php?image=/image_produit/TE78.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude de l'ébullition et de la condensation par film et par goutte de laboratoire permettant d'illustrer les transferts de chaleur au cours des processus d'ébullition et de condensation.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Transfert de chaleur par ébullition
- Transfert de chaleur par condensation
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE l'EBULLITION ET DE LA CONDENSATION PAR FILM ET PAR GOUTTE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Transfert de chaleur par ébullition
- Transfert de chaleur par condensation
Spécifications techniques requises:
- Récipient en verre permettant une bonne visualisation des phénomènes d'ébullition et de condensation
- Elément chauffant immergé de 2,5 kW permettant d'atteindre des températures supérieures à 100 °C
- Possibilité d'observer :
- L'ébullition sous-refroidie
- L'ébullition nucléée
- L'ébullition par film
- Condensation par film et par goutte mise en évidence à l'aide de deux cylindres verticaux de diamètre extérieur 15 mm, longueur effective 100 mm refroidis par de l'eau :
- Un cylindre plaqué or
- Un cylindre avec finition oxydée
- Module de commande et d'instrumentation séparé comprenant :
- Un afficheur numérique
- Un bouton de contrôle de la puissance fourni à l'élément chauffant
- Deux entrée pour thermocouples
- Un sectioneur
- Une sortie pour raccordement à une interface d'acquisition de données
- Manuel d'utilisation et de travaux pratiques
