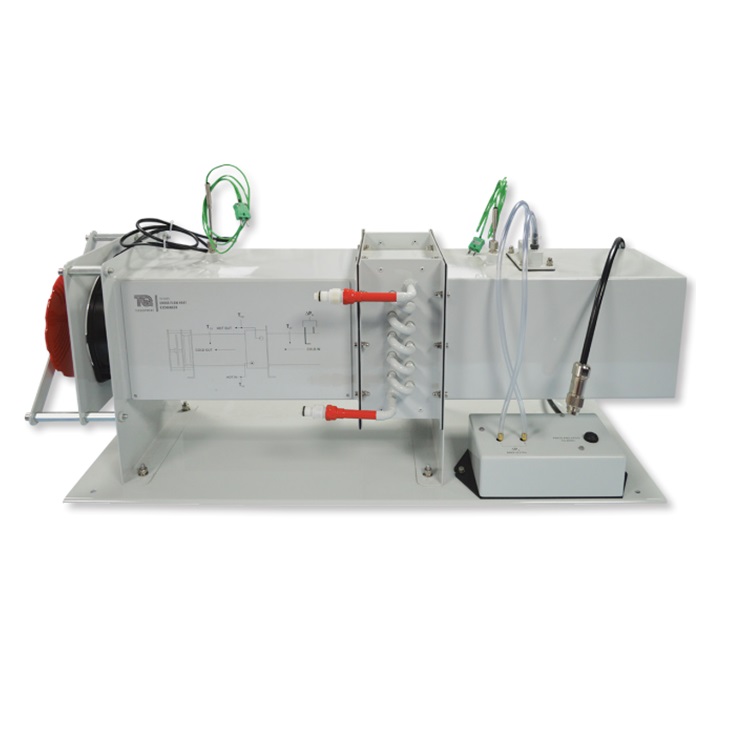

Échangeur de chaleur à courants croises Air - Eau - TD1360E

Description

Exploitations pédagogiques

L'échangeur permet de réaliser les travaux pratiques (TP) suivants:
- Transfert de chaleur de l'eau vers l'air.
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Effet de la température de l'eau (la "force motrice").
- Effet du débit d'eau et d'air.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP)

Spécifications pour appel d'offres

ECHANGEUR DE CHALEUR A COURANTS CROISES AIR - EAU

L'échangeur devra permettre les exploitations pédagogiques suivantes:
- Transfert de chaleur de l'eau vers l'air.
- Introduction au calcul de la différence de température moyenne logarithmique (LMTD)
- Effet de la température de l'eau (la "force motrice").
- Effet du débit d'eau et d'air.

Spécifications techniques requises:
- Ventilateur à débit variable
- Echangeur constitué de tubes métalliques orientés à 90 degrés par rapport au flu d'air contenant l'eau chaude
- Des ailettes entoureront les tubes afin d'augmenter la surface effective de l'échangeur de chaleur.
- Thermocouples pour la mesure des températures dans le conduit d'air
- Capteur de débit pour la mesure du débit dans le conduit d'air
- Thermocouples pour la mesure des températures d'eau en entrée et sortie des tubes de l'échangeur
- Raccords rapide pour connexion au module de base
- Dimensions : 820 x 253 x 335 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en français
