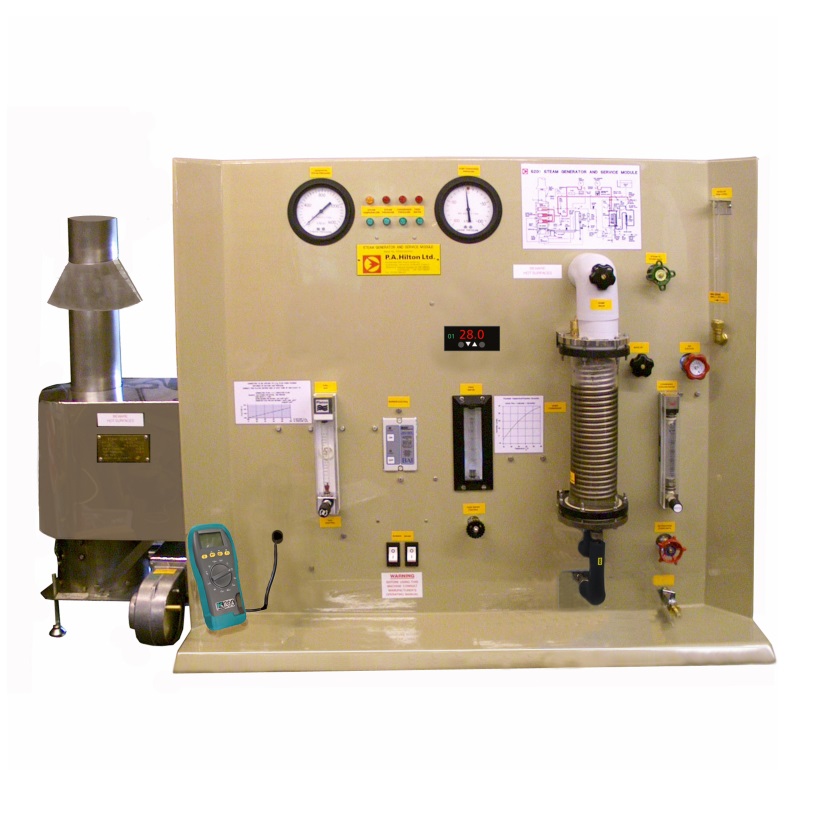

Banc pédagogique d'étude d'une chaudière à vapeur de laboratoire permettant d'étudier le principe de fonctionnement d'une chaudière. Du fait de sa conception, le banc offre une grande sécurité d'utilisation et nécessite peu d'entretien. L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pressions, débits, températures et taux de CO. Le banc peut également servir d'alimentation en vapeur au banc d'étude d'une turbine à vapeur S220.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de l'efficacité d'un générateur de vapeur
- Détermination du rapport air/fuel et du pourcentage d'air excédentaire.
- Calcul des pertes par chaleur sensible dans les fumées sèches, pertes dues à la présence de vapeur dans le gaz et détermination du bilan énergétique pour un générateur de vapeur
- Etude de l'effet de l'alimentation en air sur la constante de CO2 de la fumée et présence de CO + combustibles.
- Vérification de la pression/température de saturation de la vapeur
- Détermination de l'enthalpie de la vapeur à partir du bilan énergétique au condenseur
- Détermination du coefficient global de transfert de chaleur dans un condenseur et effet sur celui ci de la présence d'air.
- Utilisation d'un procédé d'étranglement pour déterminer la qualité de la vapeur
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
BANC D'ETUDE D'UNE CHAUDIERE A VAPEUR
Le module proposé devra être dimensionné pour pouvoir éventuellement être utilisé conjopintement avec un banc détude dune turbine.
Les travaux pratiques fournis devront permettre de réaliser les travaux pratiques suivants:
· Détermination de lefficacité dun générateur de vapeur
· Détermination du rapport air/fuel et du pourcentage dair excédentaire.
· Calcul des pertes par chaleur sensible dans les fumées sèches, pertes dues à la présence de vapeur dans le gaz et détermination du bilan énergétique pour un générateur de vapeur
· Etude de leffet de lalimentation en air sur la constante de CO2 de la fumée et présence de CO + combustibles.
· Vérification de la pression/température de saturation de la vapeur
· Détermination de lenthalpie de la vapeur à partir du bilan énergétique au condenseur
· Détermination du coefficient global de transfert de chaleur dans un condenseur et effet sur celui ci de la présence dair.
· Utilisation dun procédé détranglement pour déterminer la qualité de la vapeur
Spécifications techniques requises:
- Banc de table
- Générateur de vapeur à serpentin continu, produisant de la vapeur jusquà 10 bar 240°C à un taux de 7.5 Kg par heure. Construction acier inoxydable.
- Bruleur de type à couronne pour GPL avec ventilateur dair primaire et obturateur dair secondaire en bas de la chambre de combustion en fibre céramique. Puissance denv 7 kW
- Condenseur auxiliaire: cylindre à paroi épaisse en verre avec serpentin deau de refroidissement
- Soupape de décharge avec tarage par ressort à ajustement manuel qui décharge la vapeur vers le condenseur auxiliaire
- Système dalimentation en circuit fermé avec pompe, accumulateur et réservoir. Débit maxi env 3.5 cm3/s.
- Extraction dair à jet deau
- Instrumentation
- Débitmètre fuel gazeux : 800 à 4000 cm3/min
- Débitmètre dalimentation en eau : 20 à 280 cm3/min
- Débitmètre dalimentation en eau de refroidissement du condenseur: 4 à 50 g/sec.
- Un CO2 mètre numérique avec indicateur CO et O2
- 2 manomètres pour mesure de pression au générateur de vapeur et condenseur auxiliaire : 0 à 16 bar et 1 à 1 bar
- Indicateur de température avec sélecteur et 8 thermocouples de type K
- Commandes:
Contrôle manuel des paramètres suivants :
- Débit du combustible
- Débit dalimentation en eau
- Débit en eau de refroidissement
- Extraction dair
- Pression de vapeur via la soupape de décharge
- Air secondaire.
- Sécurité :
Des capteurs avec des alarmes à lampes et des dispositifs de coupure seront fournis pour couper lalimentation du combustible au brûleur au cas ou la pression ou la température de la vapeur, la pression au niveau du condenseur auxiliaire deviendraient excessives ou en cas dextinction de la flamme, de coupure de lalimentation en gaz ou en électricité.
· Un manuel de fonctionnement avec travaux pratiques en Francais
· Dimensions : env 1400 x 430 x 925 mm
