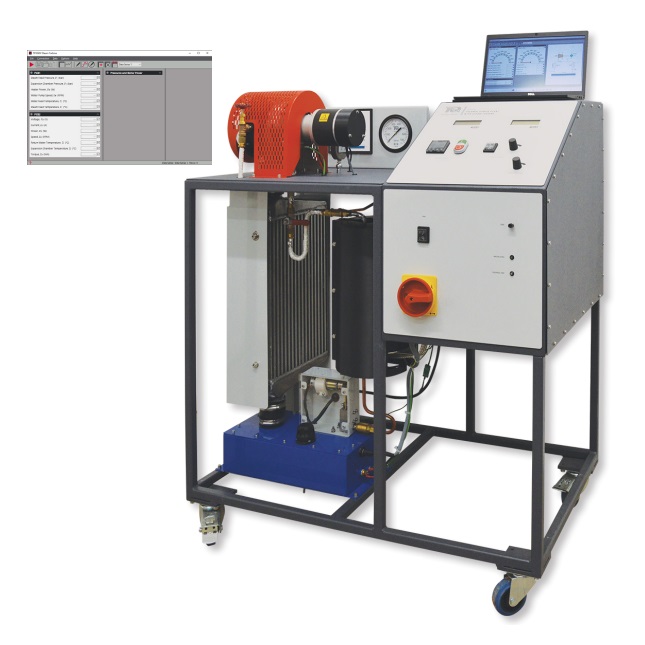

Banc d'étude d'une turbine à vapeur avec générateur de vapeur intégré - TD1060V
![matériel pédagogique : Banc d'étude d'une turbine à vapeur avec générateur de vapeur intégré](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1060V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Turbine à vapeur de laboratoire mobile permettant de démontrer les principes thermodynamiques fondamentaux de la conversion de l'énergie et de la mesure de la puissance mécanique.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration d'une centrale à vapeur et de son cycle de fonctionnement avec production d'électricité.
- Étude de la consommation spécifique de vapeur et de l'impact du débit de vapeur sur la production d'électricité.
- Examen de l'impact de la charge et de la variation de la température d'alimentation en vapeur sur les performances de la centrale à vapeur.
- Étude des caractéristiques de vitesse, de couple et de puissance de la turbine.
- Analyse des performances de la centrale à vapeur afin de déterminer les pertes à l'aide de l'équation du bilan énergétique.
- Comparaison du système avec le cycle de Rankine idéal et détermination des rendements relatifs de Rankine
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE TURBINE A VAPEUR AVEC GENERATEUR DE VAPEUR INTEGRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration d'une centrale à vapeur et de son cycle de fonctionnement avec production d'électricité.
- Étude de la consommation spécifique de vapeur et de l'impact du débit de vapeur sur la production d'électricité.
- Examen de l'impact de la charge et de la variation de la température d'alimentation en vapeur sur les performances de la centrale à vapeur.
- Étude des caractéristiques de vitesse, de couple et de puissance de la turbine.
- Analyse des performances de la centrale à vapeur afin de déterminer les pertes à l'aide de l'équation du bilan énergétique.
- Comparaison du système avec le cycle de Rankine idéal et détermination des rendements relatifs de Rankine
Spécifications techniques requises:
- Banc détude dune turbine à vapeur de laboratoire compact monté sur châssis mécano soudé peint équipé de 4 roulettes dont 2 avec frein
- Réservoir deau
- Système dalimentation en eau de la chaudière en circuit fermé
- Chaudière flash pouvant passer dun état froid à un état prêt à l'emploi en sept minutes
- Chauffage thermostatique avec thermoplongeurs
- Pompe à piston basse tension à vitesse variable
- Soupape de pression - Pression expérimentale maximale : environ 380 kPa
- Protection thermique (180°C).
- Turbine axiale mono étagée de Ø127 mm, puissance : environ 10 W à 4500 tours/min
- Dynamomètre électrique à charge variable
- Condenseur réalisé à partir dun échangeur de chaleur vapeur-air.
- Ventilateurs de refroidissement permettant de contrôler la température de l'eau de retour vers le réservoir deau
- Instrumentation :
- Cellule de charge et dynamomètre avec unité d'affichage pour la mesure du couple et la détermination de la puissance mécanique de la turbine.
- Régulateur PID pour le contrôle de la température dentrée de la vapeur
- Mesure de la pression de la vapeur en sortie de la chaudière par manomètre et capteur de pression avec afficheur numérique.
- Thermocouples et affichage des températures de leau du réservoir dalimentation, dans la chaudière, de la vapeur en entrée de turbine, en sortie au niveau de la chambre de détente et en sortie du condenseur.
- Wattmètre pour la mesure de la puissance absorbée par la chaudière
- Mesure de la vitesse de la pompe et de la vitesse de la turbine
- Mesure de la tension et de lintensité et détermination de la puissance fournie par le générateur.
- Système dacquisition de données informatique intégré au banc avec logiciel dacquisition et de traitement des données.
- Dimensions: env 1100 mm x 1020 x 680 (H) mm
- Alimentation électrique monophasé 220 V - 50 Hz
- Manuel d'utilisation et de travaux pratiques
