Banc pédagogique d'étude du cycle de compression de vapeur de Rankine - R853

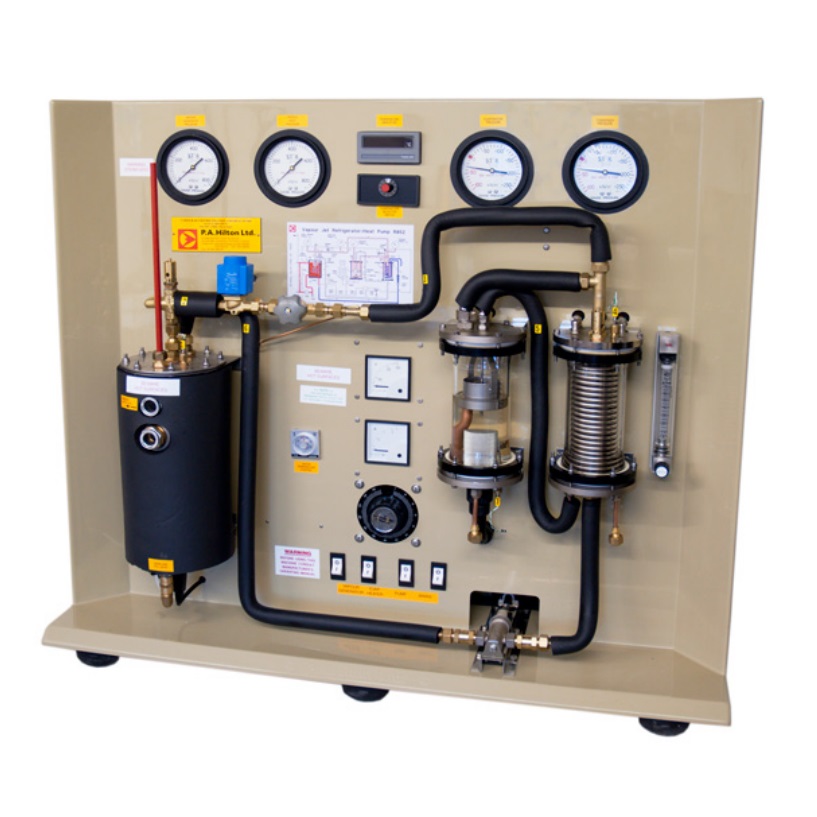

matériel pédagogique : Banc pédagogique d'étude du cycle de compression de vapeur de Rankine
Agrandir image

Description

Banc pédagogique d'étude du cycle de compression de vapeur de Rankine permettant d'étudier le principe d'un cycle combiné de Rankine et de compression de vapeur modifié ou la turbine et le compresseur sont remplacés par un « éjecteur » ou « thermocompresseur ». Le travail, normalement produit par la turbine, est ici représenté par l'énergie cinétique du fluide quittant la tuyère, et le processus de compression a lieu dans un diffuseur. L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pressions, débit, puissance et températures.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Analyse du cycle combiné de Rankine et de compression de vapeur.
- Démonstration des caractéristiques d'un éjecteur ou d'un thermo-compresseur.
- Courbes de performance du fonctionnement en réfrigérateur et comparaison avec le cycle de Rankine/compression de vapeur idéal.
- Courbes de performance du fonctionnement en pompe à chaleur et comparaison avec le cycle de Rankine/compression de vapeur idéal.
- Recherche du rapport de masse d'entraînement à différentes pressions.
- Démonstration du mélange adiabatique de la vapeur chaude et de la vapeur froide.
- Démonstration de l'instabilité d'un éjecteur en dehors des conditions pour lesquelles il a été conçu.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DU CYCLE DE RANKINE ET DE COMPRESSION DE VAPEUR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Analyse du cycle combiné de Rankine et de compression de vapeur.
- Démonstration des caractéristiques d'un éjecteur ou d'un thermo-compresseur.
- Courbes de performance du fonctionnement en réfrigérateur et comparaison avec le cycle de Rankine/compression de vapeur idéal.
- Courbes de performance du fonctionnement en pompe à chaleur et comparaison avec le cycle de Rankine/compression de vapeur idéal.
- Recherche du rapport de masse d'entraînement à différentes pressions.
- Démonstration du mélange adiabatique de la vapeur chaude et de la vapeur froide.
- Démonstration de l'étranglement "adiabatique".

Spécifications techniques requises:
- Banc didactique de table monté support rigide avec panneau frontal comprenant l'ensemble des composants et de l'instrumentation.
- Générateur de vapeur d'eau : Récipient isolant, muni d'un thermoplongeur de 1.5kW, Le générateur de vapeur de fluide frigorigène sera installé à l'intérieur de ce récipient.
- Générateur de vapeur de liquide frigorigène : Cylindre en acier de 75mm de diamètre, 200mm de longueur, aux extrémités bombées, équipé d'un hublot et d'un serpentin de pré-chauffe.
- Ejecteur ou thermo-compresseur :
- Tuyère : convergente/divergente.
- Diamètre de l'étranglement : 1.7mm.
- Diffuseur compresseur: parties combinées côniques , parallèles et divergentes.
- Evaporateur : Cylindre de verre aux parois épaisses, équipé de plaques d'extrémité métalliques et de joints en PTFE. L'évaporateur possède une résistance de 500W commandée par un transformateur à rapport variable et une vanne de détente à flotteur.
- Condenseur : Cylindre en verre aux parois épaisses (construction similaire à l'évaporateur), équipé d'un serpentin de refroidissement à eau. Surface du serpentin : 0.1m².
- Pompe d'alimentation : Pompe à plongeur à mouvement alternatif, équipée de joints en PTFE, entraînée par un moteur électrique à réducteur à vis sans fin, donnant 60t/mn sur deux temps.
- Vanne-papillon : Réglable manuellement pour faire varier la pression à l'entrée de la tuyère.
- 9 Thermocouples de type K avec afficheur numérique et sélecteur de position pour mesurer les principales températures. Résolution : 0.1°C.
- Manomètres : Deux gradués de 0 à 800kN/m² indiquant la pression du liquide frigorigène dans le générateur de vapeur et la pression à l'entrée de la tuyère. Deux gradués de -100 à +100 kN/m² indiquant la pression dans l'évaporateur et dans le condenseur.
- Débitmètre : Tube conique en verre, muni d'un robinet de réglage. Mesure le débit d'eau dans le condenseur entre 0 à 75 g/s.
- Voltmètre et Ampèremètre : Pour mesurer l'apport de puissance à l'évaporateur.
- Voltmètre : de 0 à 250V et Ampèremètre de 0 à 3A
- Organes de sécurité :
- Soupapes de décharge sur le générateur de vapeur, l'évaporateur et le condenseur.
- Pressostat haute pression sur le générateur de vapeur et le condenseur.
- Coupure de l'alimentation électrique en cas de débit d'eau insuffisant dans le condenseur.
- Électrovanne pour isoler le générateur de vapeur de l'éjecteur, de l'évaporateur et du condenseur.
- Coupure en cas de température élevée de tous les éléments chauffants.
- Tous les circuits sont protégés par un fusible
- 3m de tube renforcé pour l'alimentation en eau et 3 m de tube PVC pour l'évacuation d'eau.
- Alimentation électrique : 2.5 KW, 220/240 V, monophasée, 50 Hz, avec terre.
- Dimensions : env 1060 x 430 x 925 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en Français
