Banc pédagogique d'étude de la réfrigération de laboratoire - R715
![matériel pédagogique : Banc pédagogique d'étude de la réfrigération de laboratoire](javascript:fenetreCent("/zoom.php?image=/image_produit/R715.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

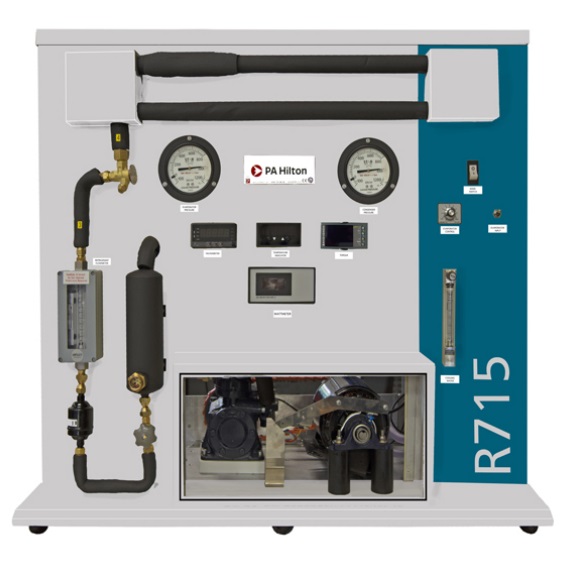

Banc pédagogique d'étude de la réfrigération de laboratoire (ancienne ref R714) permettant aux étudiants d'effectuer des études complètes sur la performance d'un cycle à compression de vapeur sous différentes conditions de charge et de pression au condenseur.
L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pressions, débits, puissance, couple mécanique et températures. Un système d'acquisition de données RC714A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Tracé du cycle de compression de vapeur pour différentes conditions
- Établissement d'un Bilan Énergétique pour le Réfrigérateur
- Étude de la variation de la capacité de refroidissement du réfrigérateur pour diverses températures de condensation
- Etude de la variation du Coefficient de Performance d'un Réfrigérateur pour diverses Températures de Condensation
- Étude de la variation du Coefficient de Performance basée sur la Puissance Électrique, la puissance à l'arbre et la Puissance indiquée
- Détermination du taux de transfert global au niveau du condenseur à serpentin
- Etude des performances de la vanne d'détente thermostatique
- Étude de la Chaleur Fournie à l'Eau de Refroidissement en fonction des variations de la Température de Condensation
- Etude du Coefficient de performance comme pompe à chaleur pour différentes conditions de températures au condenseur
- Etude de la puissance absorbée basée sur la puissance électrique, à l'arbre et la puissance affichée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA REFRIGERATION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Tracé du cycle de compression de vapeur pour différentes conditions
- Établissement d'un Bilan Énergétique pour le Réfrigérateur
- Étude de la variation de la capacité de refroidissement du réfrigérateur pour diverses températures de condensation
- Etude de la variation du Coefficient de Performance d'un Réfrigérateur pour diverses Températures de Condensation
- Étude de la variation du Coefficient de Performance basée sur la Puissance Électrique, la puissance à l'arbre et la Puissance indiquée
- Détermination du taux de transfert global au niveau du condenseur à serpentin
- Etude des performances de la vanne d'détente thermostatique
- Étude de la Chaleur Fournie à l'Eau de Refroidissement en fonction des variations de la Température de Condensation
- Etude du Coefficient de performance comme pompe à chaleur pour différentes conditions de températures au condenseur
- Etude de la puissance absorbée basée sur la puissance électrique, à l'arbre et la puissance affichée.
Spécifications techniques requises:
- Banc didactique de table monté support rigide avec panneau frontal en aluminium comprenant l'ensemble des composants et de l'instrumentation.
- Liquide frigorigène: R134a.
- Indicateur digital à 6 voies avec thermocouple de type K de précision à 0,1°C
- Wattmètre permettant la mesure de la puissance de moteur ou de l'évaporation
- Transformateur avec variateur : permettra de modifier la charge de l'évaporateur
- 2 Débimètres à flotteur à section variable: pour le débit du fluide frigorigène et pour le débit d'eau
- 2 Manomètres type Bourdon : pour la pression du fluide frigorigène à l'évaporateur et pour le condenseur
- Dynamomètre et tachymètre : pour mesure de la puissance mécanique du moteur
- Vanne de détente : type thermostatique
- Un evaporateur : équipé de résistances électriques
- Un condenseur refroidi par eau.
- Compresseur : double cylindre entraînement et par courroie-poulie
- Sécurités : pression de condensation et température de l'évaporation protégées par sectionneur automatique. L'Ensemble sera mis à la terre. Disjoncteur différentiel.
- 2 tubes en PVC renforcé
- Alimentation électrique : 220V - 50 Hz monophasé + terre
- Le banc devra être fourni avec manuel d'utilisation et d'experimentation en francais
