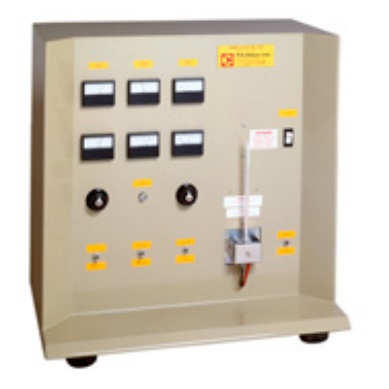

Banc pédagogique d'étude d'une pompe à chaleur thermoélectrique - R534
![matériel pédagogique : Banc pédagogique d'étude d'une pompe à chaleur thermoélectrique](javascript:fenetreCent("/zoom.php?image=/image_produit/R534.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude d'une pompe à chaleur thermoélectrique de laboratoire (ancienne ref R533) permettant d'étudier le principe d'une pompe à chaleur thermoélectrique à base d'un module à semi-conducteur, qui lorsqu'il est soumis à une tension produit du froid ou alors inversement qui lorsqu'il est soumis à une différence de température produira de l'énergie électrique L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de tension, intensité, et températures ainsi que des rhéostats.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude des effets sur la température de surface de chaque face du module de l'augmentation de l'alimentation électrique (Effet Peltier).
- Étude des effets sur le transfert de chaleur de l'inversion de la polarité de l'alimentation électrique (Effet Thomson ou Effet Lenz).
- Étude de la variation de la tension en circuit ouvert au travers du module du fait de la variation de la différence de température de surface (Effet Seebeck).
- Étude de la performance de la production électrique du module avec une charge fixe et une augmentation de la différence de température.
- Estimation du coefficient de performance du module lorsqu'il fonctionne en mode réfrigérateur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE D'UNE POMPE À CHALEUR THERMOÉLECTRIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des effets sur la température de surface de chaque face du module de l'augmentation de l'alimentation électrique (Effet Peltier).
- Étude des effets sur le transfert de chaleur de l'inversion de la polarité de l'alimentation électrique (Effet Thomson ou Effet Lenz).
- Étude de la variation de la tension en circuit ouvert au travers du module du fait de la variation de la différence de température de surface (Effet Seebeck).
- Étude de la performance de la production électrique du module avec une charge fixe et une augmentation de la différence de température.
- Estimation du coefficient de performance du module lorsqu'il fonctionne en mode réfrigérateur.
Spécifications techniques requises:
- Banc de table monté sur un panneau en plastique renforcé comprenant les composants suivants :
- Ensemble module : Système thermoélectrique à semi-conducteur avec face chaude et froide, logements pour thermomètre et élément chauffant électrique isolé.
- 3 Voltmètres à aiguille
- 2 dans la gamme de 0 à 5 Volts
- 1 dans la gamme de 0 à 1.5 Volts
- 3 Ampèremètres à aiguille
- 2 dans la gamme de 0 à 15 ampères
- 1 dans la gamme de 0 à 250 milliampères
- 3 Thermomètres en verre remplis avec 300 mm de liquide
- 1 dans la gamme de 100 à +110°C
- 1 dans la gamme de 0 à 150°C
- 1 dans la gamme de -50 à 30°C
- Réglages de puissance distincts pour le module et l'élément chauffant
- 2 Rhéostats rotatifs avec balais en graphite argenté
- 4 commutateurs multipolaires
- Échangeur de chaleur et ventilateur pour le refroidissement
- Alimentation électrique avec transformateur, redresseur pleine onde et lissage par condensateur.
- Doit fournir une alimentation à courant continu d'environ 5 volts.
- Eléments de sécurité : Tous les composants électriques seront reliés à la terre et l'alimentation générale comprendra un fusible. Le module et l'élément chauffant fonctionneront avec une alimentation en courant continu à basse tension.
- Fourni avec manuel d'utilisation avec travaux pratiques en Français
