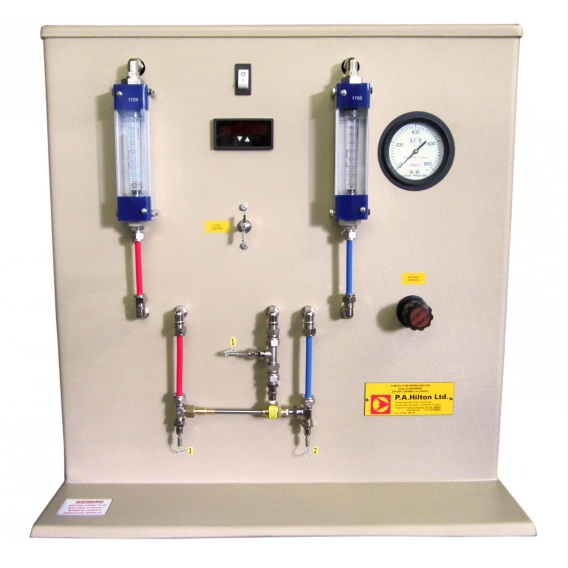

Banc pédagogique d'étude d'un réfrigérateur à tube vortex - R434
![matériel pédagogique : Banc pédagogique d'étude d'un réfrigérateur à tube vortex](javascript:fenetreCent("/zoom.php?image=/image_produit/R434.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude d'un réfrigérateur à tube vortex de laboratoire permettant d'étudier le principe de réfrigération par tube vortex qui présente la particularité de produire de l'air chaud et froid à partir d'un système à air comprimé ne possédant aucune partie mobile. L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pression, débits et températures.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de la puissance consommée, de la puissance calorifique et du coefficient de performance.
- Tracé des courbes de performance de la pompe à chaleur sur une gamme de températures d'entrée et de sortie.
- Tracé du cycle de compression de vapeur sur un diagramme P-H et comparaison avec le cycle thermodynamique idéal.
- Détermination des bilans énergétiques pour le condensateur et le compresseur.
- Tracé des courbes de performance de la pompe à chaleur basées sur les propriétés du liquide frigorigène R134a, pour différentes températures d'évaporation et de condensation.
- Estimation des effets du rapport de pression au compresseur sur le rendement volumétrique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE D'UN RÉFRIGÉRATEUR À TUBE VORTEX
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination de la puissance consommée, de la puissance calorifique et du coefficient de performance.
- Tracé des courbes de performance de la pompe à chaleur sur une gamme de températures d'entrée et de sortie.
- Tracé du cycle de compression de vapeur sur un diagramme P-H et comparaison avec le cycle thermodynamique idéal.
- Détermination des bilans énergétiques pour le condensateur et le compresseur.
- Tracé des courbes de performance de la pompe à chaleur basées sur les propriétés du liquide frigorigène R134a, pour différentes températures d'évaporation et de condensation.
- Estimation des effets du rapport de pression au compresseur sur le rendement volumétrique
Spécifications techniques requises:
- Banc de table monté sur un panneau en plastique renforcé comprenant les composants suivants/ :
- Réfrigérant : R134a (HFC134a)
- Compresseur hermétique à piston, monocylindre avec déplacement de 8.85 cm3 /tr
- Condenseur à eau isolé constitué d'un tube concentrique en cuivre à serpentin.
- Bouteille de liquide avec vannes contenant une recharge de réfrigérant si nécessaire.
- Évaporateur à air constitué d'un tube en cuivre à serpentin avec des ailettes en aluminium et un ventilateur intégré.
- Thermomètre numérique : résolution 0.1ºC, avec sélecteur de position pour sélectionner les six thermocouples.
- 2 Débitmètres à section variable pour indiquer les débits du réfrigérant R134a et de l'eau.
- 2 Manomètres pour indiquer les pressions du réfrigérant R134a dans l'évaporateur et le condenseur.
- Wattmètre pour mesurer la consommation électrique à l'entrée du compresseur.
- Éléments de sécurité : Pressostat au condensateur et protection thermique au compresseur. Disjoncteur de courant résiduel et un interrupteur bipolaire principal et protection contre les surcharges. Tous les composants électriques sont raccordés à la terre.
- Fourni avec manuel d'utilisation avec travaux pratiques
