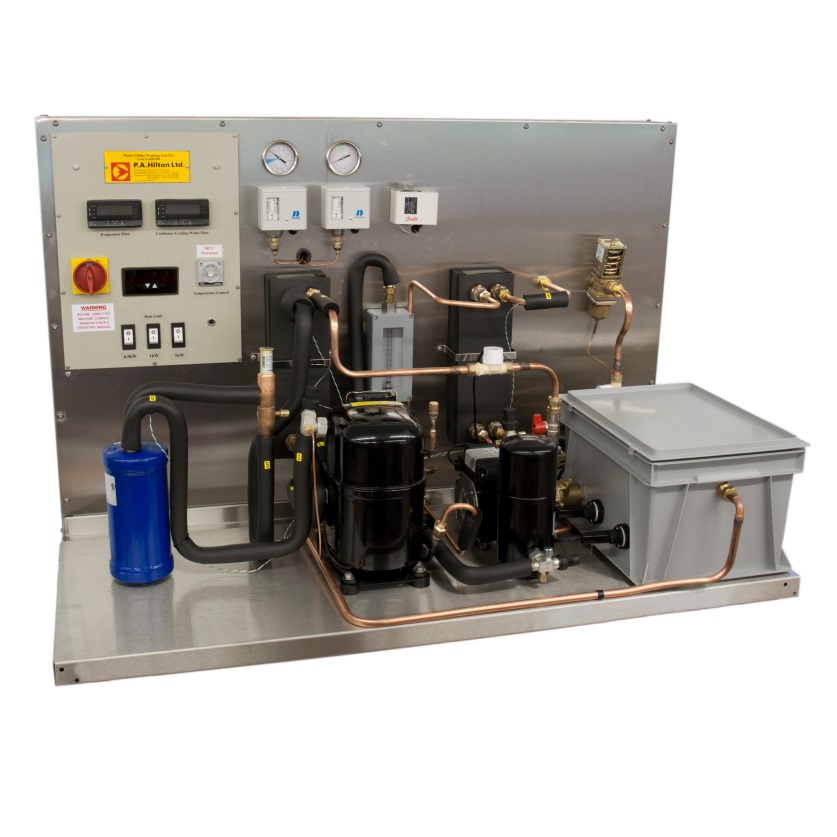

Banc didactique d'étude d'un groupe de production d'eau glacé - 812
![matériel pédagogique : Banc didactique d'étude d'un groupe de production d'eau glacé](javascript:fenetreCent("/zoom.php?image=/image_produit/812.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'un groupe de production d'eau glacé destiné à la formation professionnelle permettant d'étudier le fonctionnement d'un groupe de production d'eau glacée sous charge variable avec et sans régulation de pression à l'évaporateur. Les techniciens à l'aide d'une instrumentation complète procèdent au réglage du système afin d'éviter le gel de l'eau. Des kits d'outillage et de matériel professionnel de maintenance en réfrigération sont disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ÉTUDE D'UN GROUPE DE PRODUCTION D'EAU GLACEE
Banc didactique permettant d'étudier le fonctionnement d'un groupe de production d'eau glacée avec possibilité de régler la charge et d'étudier le fonctionnement avec ou sans régulation
de pression à l'évaporateur.
Spécifications techniques requises:
- Refroidisseur d'eau avec charge de refroidissement
- Appareil fourni sur un châssis en acier avec une base et un panneau arrière en acier inoxydable.
- Un compresseur hermétique
- Un condenseur refroidit par eau
- Un réservoir de liquide
- Un régulateur de pression réglable au condenseur
- Un évaporateur refroidit par eau
- Vanne de détente thermostatique
- Un régulateur de pression à l'évaporateur réglable avec manomètre de service amovible pour mettre en évidence le refroidissement sans gel
- Une bouteille anti coup de liquide
- Un réservoir d'eau avec charges de refroidissement individuelles commutables de 1 kW, 1kW et 0.5kW
- Pompe de circulation d'eau avec réglage du débit
- Un indicateur de température numérique avec sélecteur à 10 positions
- Un débitmètre pour la mesure du débit au condensateur et à l'évaporateur.
- Manomètres au condenseur et à l'aspiration et un manomètre amovible à l'évaporateur.
- Débitmètre optionnel sur le circuit du liquide frigorigène.
- Panneau de commande incluant :
- Protection contre les surcharges
- Sectionneur
- Protection contre les fuites à la terre
- Système d'acquisition de données informatisé optionnel.
- Dimensions : 1340 x 640 x 1630 (h)
- Alimentation Électrique : monophasé 240 V - 50Hz
- Fourni avec manuel d'utilisation avec travaux pratiques
