Banc de démonstration du cycle frigorifique - EC1500V

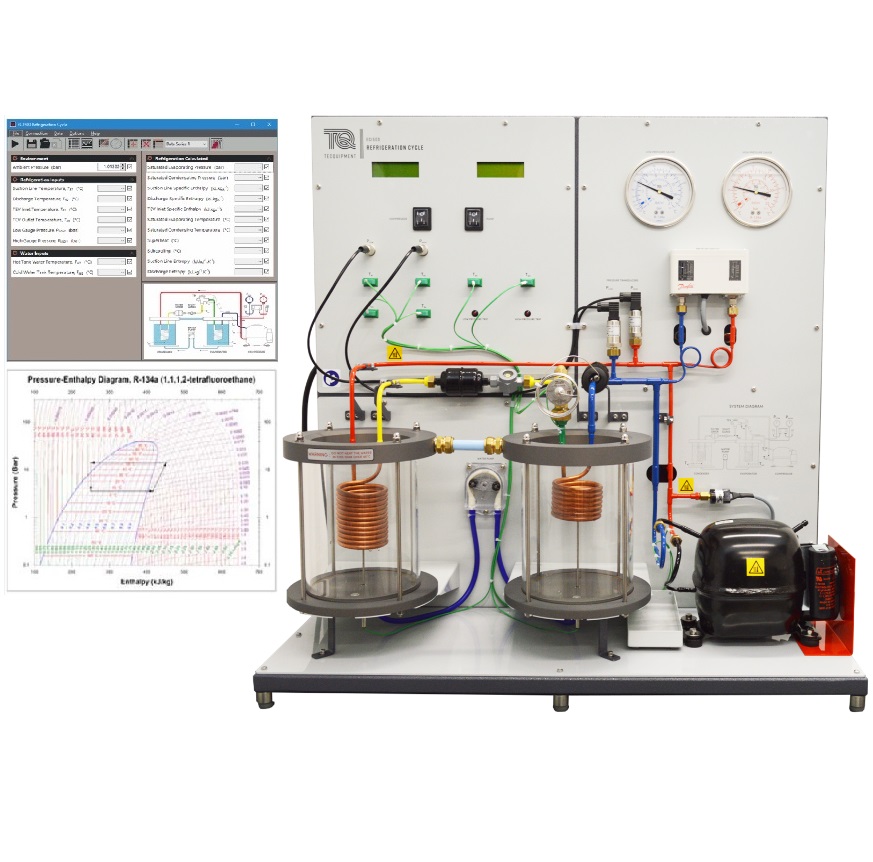

![matériel pédagogique : Banc de démonstration du cycle frigorifique](javascript:fenetreCent("/zoom.php?image=/image_produit/EC1500V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil de démonstration du cycle frigorifique didactique de table permettant aux étudiants de maitriser les différentes étapes du cycle de réfrigération à compression de vapeur.
L'appareil de démonstration du cycle frigorifique est fourni en standard avec une interfcae d'acquisition de données et un logiciel permettant aux étudiants de visualiser en temps réel les paramètres expérimentaux sur un diagramme p-H (Pression ? Enthalpie)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Apprendre à utiliser un graphique Pression-Enthalpie
- Détermination de la surchauffe et du sous-refroidissement
- Bilan énergétique d'un cycle de réfrigération de base
- Détermination du coefficient de performance (COP)
- Détermination des rendements non-isentropique, isentropique et volumétrique de l'étape de compression
- Effet de la source de chaleur et de la source de froid sur le COP
- Comparaison de la performance entre les cycles de Carnot réel et réversible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DE DEMONSTRATION DU CYCLE FRIGORIFIQUE AVEC SYSTEME D'ACQUISITION DE DONNEES
Appareil didactique de table devant permettre aux étudiants de maitriser les différentes étapes du cycle de réfrigération
Le banc devra permettre les exploitations pédagogiques suivantes:
- Apprendre à utiliser un graphique Pression-Enthalpie
- Détermination de la surchauffe et du sous-refroidissement
- Bilan énergétique d'un cycle de réfrigération de base
- Détermination du coefficient de performance (COP)
- Détermination des rendements non-isentropique, isentropique et volumétrique de l'étape de compression
- Effet de la source de chaleur et de la source de froid sur le COP
- Comparaison de la performance entre les cycles de Carnot réel et réversible.
Spécifications techniques requises:
- Banc de table avec synoptique de l'installation gravé sur panneau d'instrumentation frontal
- 2 Afficheurs à cristaux liquides retranscrivant tous les paramètres mesurés
- Système d'acquisition de données avec interface USB intégré au banc
- Logiciel permettant aux étudiants de visualiser les paramètres expérimentaux sur un diagramme Pression ? Enthalpie
- 6 thermocouples pour les mesures de températures:
- Température d'eau: condenseur et évaporateur
- Température liquide frigorigène: entrée et sortie de compresseur, entrée et sortie de vanne de détente thermostatique
- Pompe à eau de type péristaltique permettant une circulation d'eau pour des expériences en régime stationnaire
- Circuit de réfrigérant de différentes couleurs respectant les normes internationales
- Compresseur hermétique 1/8 CV, capacité de refroidissement 329 W
- Fluide frigorigène : R134a
- Condenseur constitué d'un réservoir fermé transparent avec serpentins en cuivre,surface d'échange 0.052 m2
- Evaporateur constitué d'un réservoir fermé transparent avec serpentins en cuivre, surface d'échange 0.063 m2
- Hublot de visualisation transparent pour visualiser le changement d'état du fluide
- Pressostat de sécurité
- Filtre déshydratant
- Vanne de détente thermostatique
- Manomètres haute pression (15 bar) et basse pression (1 bar)
- 2 capteurs de pression reliés au système d'acquisition
- 2 Boutons Marche-Arrêt du compresseur et de la pompe
- Dimensions : env 825 x 494 x 845 mm
- Manuel d'utilisation et de travaux pratiques
