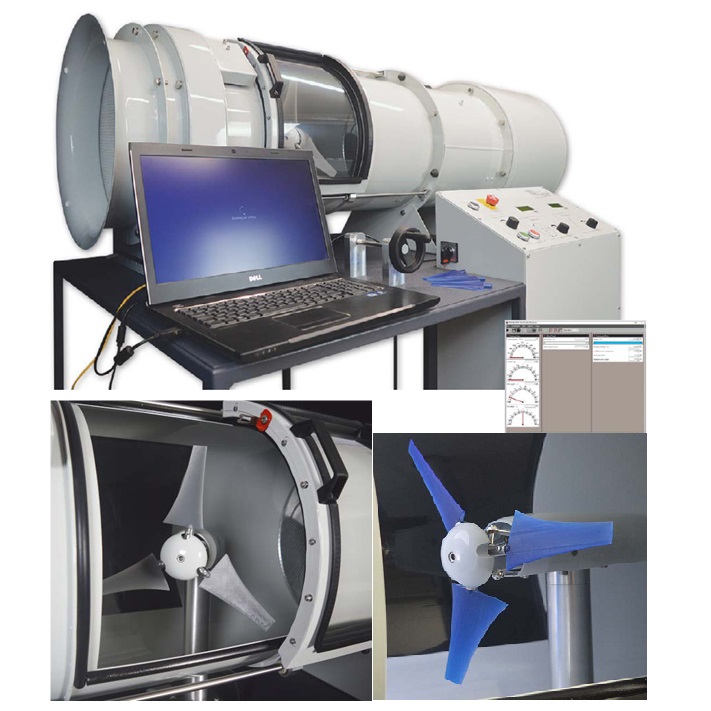

Système didactique d'étude d'une éolienne en soufflerie - AE1005V
![matériel pédagogique : Système didactique d'étude d'une éolienne en soufflerie](javascript:fenetreCent("/zoom.php?image=/image_produit/AE1005V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique polyvalent et compact conçu pour l'enseignement des bases de la dynamique de conversion de l'énergie éolienne en énergie électrique.
Cet équipement offre une grande flexibilité, il est équipé d'un châssis monté sur roulettes pour une meilleure mobilité et une fonctionnalité accrue et permet aux étudiants d'imprimer en 3D leurs propres pales afin de réaliser des projets d'études avancées.
Les TP sont orientés autour des performances aérodynamiques des éoliennes.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Relation entre la vitesse de l'éolienne et la vitesse du vent
- Effet de l'angle d'attaque des pales sur les performances de l'éolienne
- Effet de l'angle de lacet sur les performances de l'éolienne
- Caractéristiques de performance de différents profils de pales d'éolienne
- Théorie de la conception des pales d'éolienne
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ETUDE D'UNE EOLIENNE EN SOUFFLERIE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Relation entre la vitesse de l'éolienne et la vitesse du vent
- Effet de l'angle d'attaque des pales sur les performances de l'éolienne
- Effet de l'angle de lacet sur les performances de l'éolienne
- Caractéristiques de performance de différents profils de pales d'éolienne
- Théorie de la conception des pales d'éolienne
Spécifications techniques requises:
EOLIENNE :
- Diamètre de l'éolienne 300 mm
- Puissance de l'éolienne : 62 W
- Tension aux bornes de l'éolienne : 17 V, courant nominal en sortie de l'éolienne : 4,13 A
- Nombre de pales: 3. Fourni avec deux jeux de pales
- Modèles de fichiers CAO pour que les étudiants puissent fabriquer leurs propres pales par impression 3D
- Contrôle motorisé en temps réel durant les essais de l'angle d'attaque des pales de -5° à 40°
- Réglage du lacet de l'éolienne en cours d'essai par volant manuel de +/- 50°
- Vitesse de l'éolienne: 100 à 4000 tr/min
SOUFFLERIE :
- Soufflerie monté sur châssis mécano soudé équipé de roulettes
- Pavillon et nid d'abeille à l'aspiration pour la tranquillisation de l'écoulement
- Silencieux amovible pour un stockage aisé
- Section de passage, diamètre interne interrompu de 400 mm
- Débit maximal : 6 900 m3/h
- Vitesse du vent contrôlable de 1 à 15 m/s et mesurable par un anémomètre amovible
- Puissance du ventilateur : 1,5 kW
- Porte transparent coulissante de protection avec contacteur de sécurité à solénoïde intégré
- Veine d'essai observable de deux coté afin de permettre un travail par groupe d'étudiants
- Arrêt intelligent : coupure automatique d'alimentation en cas de surrégime ou surtension de l'éolienne
- L'équipement pourra être utilisé de manière autonome à l'aide d'une console d'instrumentation avec afficheurs LCD ou via un système d'acquisition Usb intégré au système en standard avec logiciel d'acquisition de données ergonomique avec fonctions graphiques et d'export de données au format csv.
- Tournevis PZ1 et clé Allen de 3 mm
- Dimensions : 1700mm x 800mm x 1530mm
- Alimentation électrique : 220 V monophasé ? 50Hz
- Manuel d'utilisation et de travaux pratiques
