Station de pompage solaire didactique - SPSP

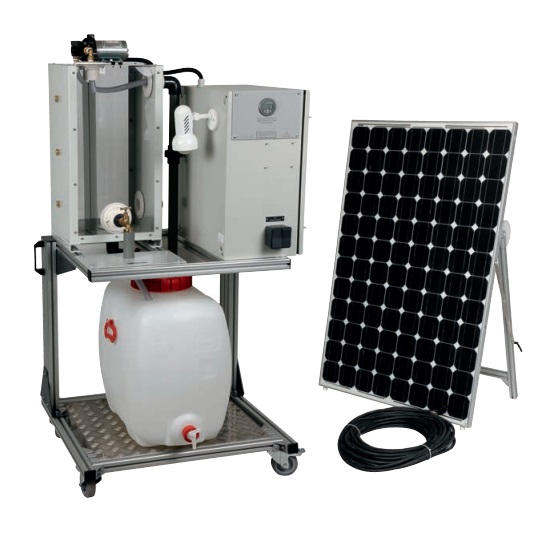

![matériel pédagogique : Station de pompage solaire didactique](javascript:fenetreCent("/zoom.php?image=/image_produit/SPSP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système didactique simulant une station de pompage pour l'approvisionnement en eau d'une population en zone désertique.
Ensemble complet avec panneau photovoltaique et application Bluetooth permettant de relever sur tablette ou smartphone :
- Tension- Intensité panneau / Puissance (W)
- Tension - Intensité batterie / Intensité charge
- Etat On-Off charge
Possibilité de fournir un simulateur solaire en option.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Appréhender une installation photovoltaïque autonome dédiée à l'alimentation d'une pompe à eau.
- Réaliser les mesures des grandeurs électriques.
- Analyser & interpréter les résultats.
- Effectuer des essais de câblage avec mise en service et validation de fonctionnement.
- Étudier le rendement et les incidences liées au positionnement des panneaux
- Étudier un régulateur de charge solaire
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
STATION DE POMPAGE SOLAIRE DIDACTIQUE :
Le banc devra permettre les exploitations pédagogiques suivantes:
- Appréhender une installation photovoltaïque autonome dédiée à l'alimentation d'une pompe à eau.
- Réaliser les mesures des grandeurs électriques.
- Analyser & interpréter les résultats.
- Effectuer des essais de câblage avec mise en service et validation de fonctionnement.
- Étudier le rendement et les incidences liées au positionnement des panneaux
- Étudier un régulateur de charge solaire
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications techniques requises:
- 1 panneau photovoltaïque solaire 215Wc monté sur un châssis robuste et inclinable de 5° à 70°.
- Tension en circuit ouvert : 46 VDC.
- Tension de service optimale 37VDC.
- Courant de court-circuit : 6.3A.
- Intensité de service optimale : 5.7A.
- 1 câble de liaison de 30 mètres.
- 1 réservoir de 100 litres simule la source d'eau souterraine.
- 1 cuve transparente de 60 litres sert de réserve d'eau. Un robinet simule la consommation et renvoi l'eau vers le réservoir.
- 1 motopompe étanche de 140W- 24DVC-6A. 13l/min pouvant pomper à sec. Elle puise l'eau dans le réservoir et remplit la cuve de réserve d'eau.
- 2 batteries 12V/6Ah alimentent la station de pompage lorsque le soleil n'est plus présent.
- 1 régulateur 24VDC-15A Bluetooth régule la charge des batteries.
- Un afficheur à 2 boutons accessibles depuis l'extérieur de l'armoire permettra la configuration et la visualisation des intensités du panneau solaire, de la charge batterie et de la lampe ainsi que la tension batterie.
- 1 armoire électrique avec bornes de raccordement
- Un parafoudre protègera l'installation et chaque composant sera protégé par un coupe circuit à fusible.
- Câblage totalement repéré pour pouvoir facilement décâbler le toron d'origine et effectuer un câblage.
- Possibilités d'effectuer des relevés de tensions et d'intensités à l'aide d'une application en Bluetooth
- Un interrupteur sectionneur permettra d'isoler le panneau solaire de l'armoire électrique.
- Une lampe 24VDC, commandée par un interrupteur éclairera la zone de travail.
- Châssis à roulettes
- Dimensions : 760 x 830 x 1700 mm
- Manuel d'utilisation et de travaux pratiques en français
