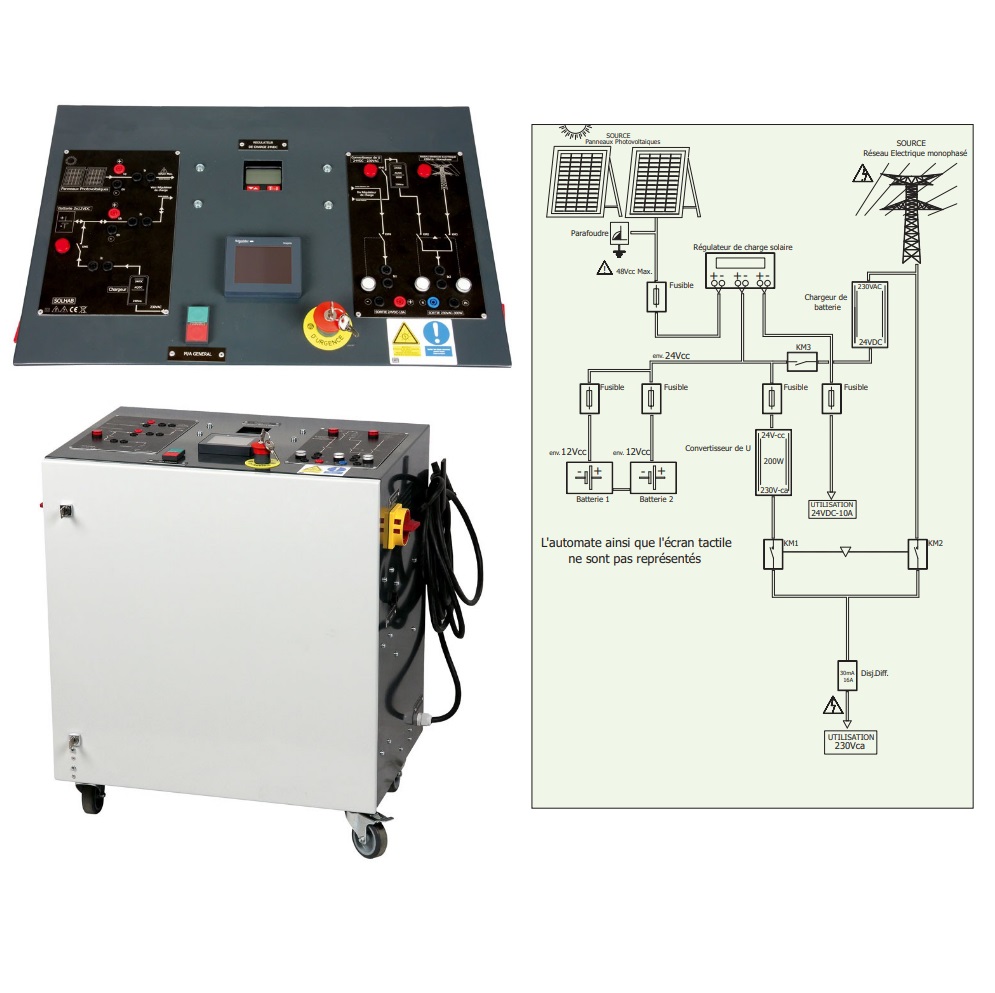

Simulateur didactique de centrale solaire sur site isolé - SOLHABP
![matériel pédagogique : Simulateur didactique de centrale solaire sur site isolé](javascript:fenetreCent("/zoom.php?image=/image_produit/SOLHABP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ce simulateur représente un excellent support pédagogique pour étudier une installation photovoltaïque en site isolé.
Il permet aux étudiants de réaliser un programme sur automate, de superviser un système photovoltaique à partir d'un écran tactile, utiliser une pince ampèremétrique, étudier le rendement d'une installation photovoltaïque.
Le simulatuer met en application différents sénarios parmis lesquels l'utilisation de l'énergie fournie par le panneau solaire, la recharge des batteries à l'aide d'un chargeur, l'inversion de source automatique, l'utilisation de l'énergie solaire le jour et du réseau public la nuit, l'utilisation de l'énergie fournie par le réseau électrique public.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Travaux théoriques sur le positionnement des panneaux solaires.
- Etude du dimensionnement des composants photovoltaïques en site isolé.
- Réalisation du câblage.
- Calcul des puissances.
- Programmation de l'automate et de l'écran tactile.
- Création ou modification d'une supervision
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SIMULATEUR DIDACTIQUE DE CENTRALE SOLAIRE SUR SITE ISOLE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Travaux théoriques sur le positionnement des panneaux solaires.
- Etude du dimensionnement des composants photovoltaïques en site isolé.
- Réalisation du câblage.
- Calcul des puissances.
- Programmation de l'automate et de l'écran tactile.
- Création ou modification d'une supervision
Spécifications techniques requises:
Centrale solaire didactique composée de :
- Sur la face supérieure
- 1 commutateur M/A général + 1 bouton poussoir arrêt d'urgence.
- 1 commutateur de recharge des batteries 24VDC.
Interface de commande entre l'homme et la centrale afichant toutes les grandeurs électriques nécessaires et permettant la supervision, le contrôle et la commande du système
- 1 écran tactile 3,4'' couleur QVGA, 320 x 240 pixels, prise Ethernet.
- 1 régulateur de charge solaire.
- 2 synoptiques avec schémas complets du système avec bornes et voyants.
- Bornes de sécurité pour sortie utilisation.
- Sur le côté
- 2 bornes de sécurité entrée tension du panneau solaire.
- 1 interrupteur sectionneur d'isolation réseau public.
- 1 interrupteur de sécurité d'isolation panneaux solaires.
- 1 connecteur RJ45 réseau informatique Ethernet.
- Dans l'armoire:
- 2 batteries 12VDC-12Ah + 1 chargeur de batterie 24V.
- 1 onduleur pur sinus 24VDC/230VAC-50Hz - 300W.
- 1 automate programmable Schneider M221 réseau Ethernet.
- 1 carte analogique 2 Entrées 0-10V/4-20mA et 1 Sortie 0-10V/4-20mA.
- 1 coupleur Ethernet 4 ports.
- 1 ensemble de protections dont une sécurité porte ouverte.
- 2 Panneaux photovoltaïques sur châssis:
- Surface utile des cellules au silicium monocristallin 1,5m².
- Tension en circuit ouvert : 46 VDC, tension de service optimale 37VDC.
- Courant de court-circuit : 6,3A, Intensité de service optimale : 5,7A.
- Puissance nominale max. : 215Wc par panneau
- Rapporteur permettant la mesure de l'angle d'inclinaison.
- Inclinaison réglable de 5° à 70° (par manettes de serrage rapide).
- Dimensions : en position repliée : env 1620 x 1060 x 100mm.
- Logiciel de programmation de l'automate
- Alimentation du système : 230VAC monophasé 50/60Hz.
- Manuel d'utilisation avec TP sur CD Rom
