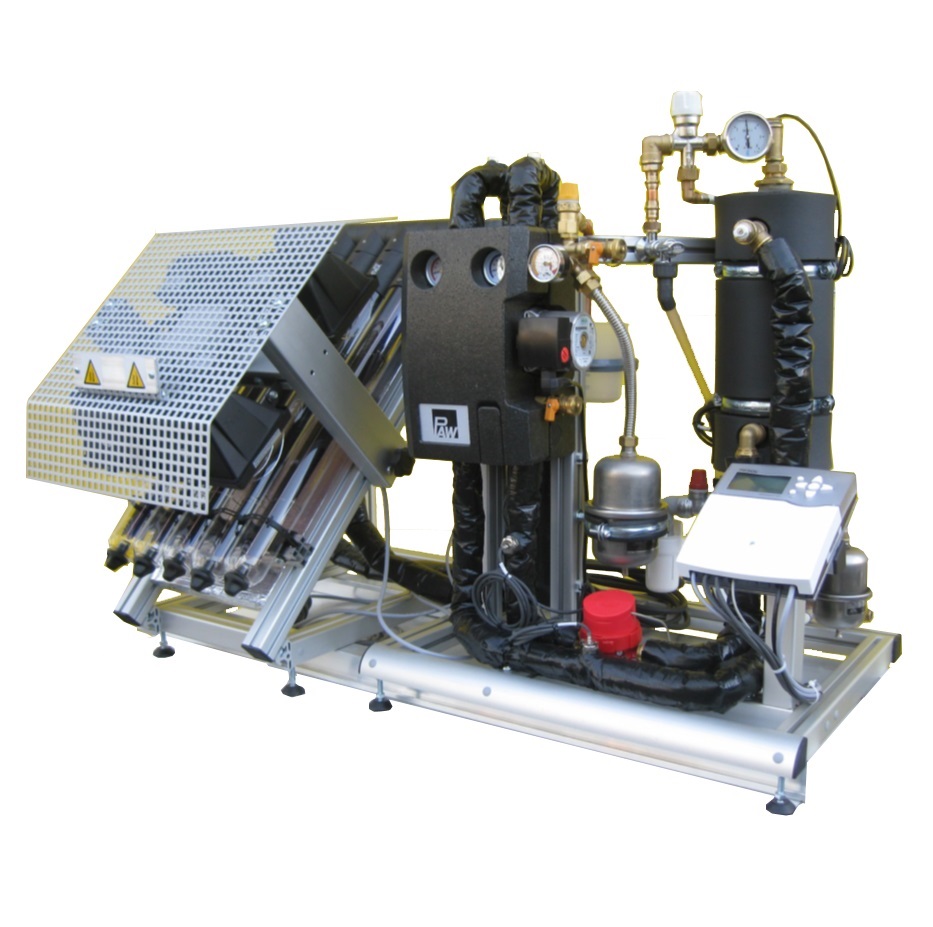

Maquette didactique d'étude d'un système de chauffage solaire thermique ECS - C640
![matériel pédagogique : Maquette didactique d'étude d'un système de chauffage solaire thermique ECS](javascript:fenetreCent("/zoom.php?image=/image_produit/C640.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Cette maquette didactique est une image fidèle d'une installation de chauffage solaire thermique d'eau chaude sanitaire (ECS)
Avec des composants industriels réels, cette maquette illustre parfaitement la mise en ?uvre d'un chauffage d'eau d'origine solaire thermique.
La taille réduite des volumes permet une mise en service rapide, idéale pour des travaux pratiques.
Les étudiants peuvent identifier les différents composants d'une telle installation ainsi que leur fonction (conversion de puissance, transfert, stockage, sécurité, ?) et peuvent réaliser de nombreuses manipulations pratiques de réglage et de maintenance.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mise en ?uvre d'une installation solaire thermique
- Transfert de chaleur par rayonnement
- Dimensionnement
- Rôle des composants
- Réglages hydrauliques
- Mise en ?uvre de la régulation
- Réglages
- Suivi du fonctionnement grâce à un enregistrement de données.
- Bilan énergétique
- Opérations de maintenance
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ÉTUDE D'UN SYSTÈME DE CHAUFFAGE SOLAIRE THERMIQUE ECS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mise en ?uvre d'une installation solaire thermique
- Transfert de chaleur par rayonnement
- Dimensionnement
- Rôle des composants
- Réglages hydrauliques
- Mise en ?uvre de la régulation
- Réglages
- Suivi du fonctionnement grâce à un enregistrement de données.
- Bilan énergétique
- Opérations de maintenance
Spécifications techniques requises:
- Ensemble composé de 2 châssis indépendant comprenant sur le premier un capteur solaire avec simulateur solaire et sur le second un ensemble hydraulique et de régulation
- Un capteur plan
- Un simulateur solaire comprenant au minimum 4 spots placés sur un support amovible au-dessus des tubes
- Une station solaire équipée de :
- Un circulateur solaire
- Deux vannes sur le départ et le retour
- Des clapets anti thermo siphon
- Des thermomètres sur le départ et le retour
- Un manomètre pour l'affichage de la pression du système
- Une vanne pour le réglage du débit
- Une soupape de sécurité solaire canalisée avec bécher de récupération
- Un purgeur
- Une vanne de rinçage et de remplissage
- Un vase d'expansion solaire
- Un ballon inox de 3L minimum avec échangeur
- Un circuit de distribution ECS avec :
- Un manomètre
- Un thermomètre
- Un mitigeur thermostatique
- Un robinet de puisage d'eau mitigée
- Une évacuation en PVC
- Une alimentation en eau froide du ballon avec :
- Un groupe de sécurité intégrant les fonctions de sécurité (7 bar), d'antipollution et d'arrêt
- Un siphon de groupe
- Un vase d'expansion sanitaire d'un volume mini de 0,5L
- Un compteur à impulsion
- Un régulateur solaire avec carte SD d'enregistrement des données en temps réel pour exploitation sur ordinateur par un tableau
- Un coffret électrique d'alimentation et de protection
- Dimensions: env 1300 x 700 x 900 mm
- Fourni avec manuel d'utilisation et de TP en Français
